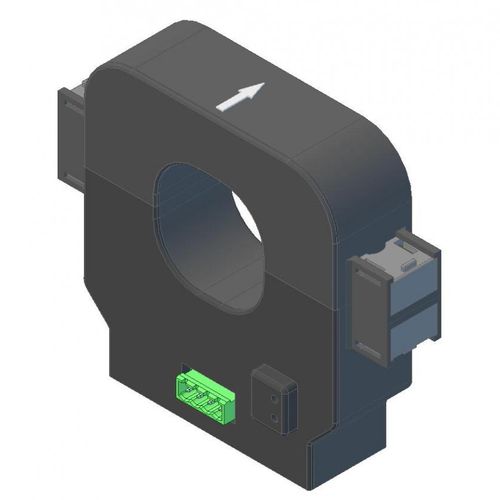

開ループホール効果電流センサー HJA1K5T01

パネル取り付け式ACDC

オープンループホール効果技術に基づく電流センサ直流、交流、インパルス電流を測定し、一次回路と二次回路の間のガルバニック絶縁により、センサ内を流れる一次電流lpは、プロポーショナルな一次磁束を作り出します。 磁気回路のエアギャップに配置されたホールプローブは、この磁束に比例するホール電圧Vhを生成し、測定される電流IPに比例します。 電子回路は、このホール電圧（Vh）を増幅し、二次出力電圧Vとしてエンドアプリケーションの測定回路に直接利用することができます。電流センサは瞬時の値を測定します。 主な特徴 •スプリットコアタイプ。 •オープンループ電流センサー。 •電圧出力。 •任意の組み合わせでミス配線から保護します。 関連アプリケーション •. バッテリー監視 •. ソーラーストリングモニタリング •. EV充電器 仕様 製品NoHJA1K5T01 Ipn（A）1500 Ipマックス（A）1800 Sup。 電圧 (V) +9... +18 Iout/Vout @Ipn 2.5 ± 1.5 V 帯域幅-3dB (kHz) DC 精度% ±1.0 二次端子コネクタヘッダー 取り付けタイプパネル
