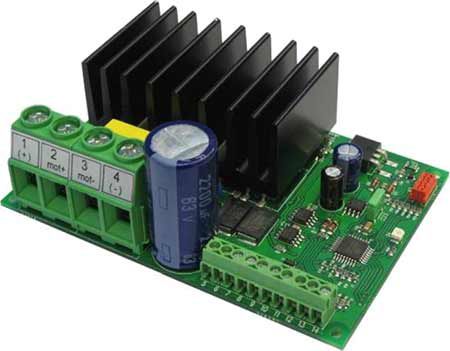

DC速度コントローラー EM-243

EM-243は完全な橋DCモーター始動機である。 ある特殊関数が必要である適用のDCモーターを使用することを設計する。 始動機に滑らかな開始および停止を可能にする調節可能な加速および減速の傾斜路がある。 調節可能な現在の限界は過電流からモーターを保護し、またとして終り停止する使用することができる。 この装置に適用の位置に有用である2つのsettable速度がまたある。 操作量FWおよびBWは前方を始め、後方に動く。 であるモーター操業停止のため停止しなさいしかしまたFWおよびBWの方向のための利用できる個々の限界の入力がある。 SPEED-2入力は事前調整の速度2を活動化させる、またアナログの速度制御信号0-5Vのために入力として使用することができる。 欠陥ターミナルは同時に備えている入出力機能は、ピン普通高いが、また過熱と条件付きで現在の旅行の状態でおろされる。 欠陥ラインが外的におろされればにより停止を引き起こし、新しい開始を防ぐ。 例えば、複数の単位の欠陥ピンをつなぎ、syncronous停止を達成することは可能である。 2つの選択可能な制御モード、contionuousおよび衝動がある。 連続的なモードでモーターは制御が活発である限り動く。 衝動モードでは短いcomandはモーターを始め、新しい衝動だけ状態を変える。 カードに選択可能な入力ロジックスがある。 入力は2つのグループ、制御および限界-入力で分けられる。 グループはNPNまたはPNPの論理のためにそれぞれ置くことができる。 変数はEM-236インターフェイス単位と置かれる。 EM-236インターフェイス単位とコントローラーおよび機能価値の一部の操作は監視するまたことができる。
