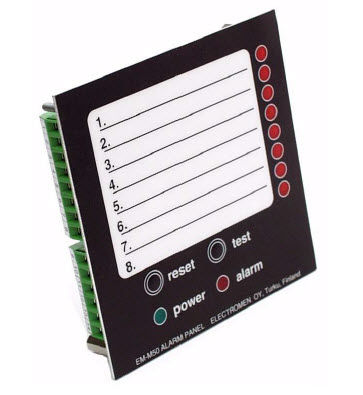

アラーム表示パネル EM-M50

EM-M50は、さまざまな自動化プロセスにおけるアラーム制御に適した8チャンネルのアラームロジックです。 EM-M50は、標準 96 * 96ミリメートルスロットに取り付けることができます。 8チャンネルのそれぞれは、開閉コンタクトのいずれかでアクティブに設定することができます。 また、電圧信号で入力を制御することができます. 表示出力は入力の状態をリアルタイムで表示するので、ユニットは透明です。 表示出力も反転することができ、出力は入力と比較して反転されます。 アラームロジックは次のように動作します。 障害信号が検出されると、特定のチャネルの表示灯が点滅し始め、アラームリレーとアラームの出力をグループ化します。 アラームを引き起こす障害が削除された場合、アラームは残ります。 アラームは、リセットボタンでのみ削除することができます。 アラームが確認されると、グループアラームが削除され、インジケータライトは入力状況が正規化されるまで点灯したままになります。 新しいアラームが点滅し、古いアラームは点灯したままです。 アラーム入力は0.5 ～ 4 秒間遅れることがあります。 アラーム出力は 0 ～ 10 秒間遅れることがあります。 遅延はすべてのチャネルで同じです。 本機の動作はテストボタンで確認できます。 EM-M50にはテスト入力とリセット入力も装備されています。 これらの入力により、複数のユニットを並列に接続してグループを形成することができます。 アラームが発生すると、グループアラームリレーの電源が切れるため、動作電圧障害によってアラームが発生します。 動作電圧入力は電圧サージおよび逆電圧に対して保護されています。
