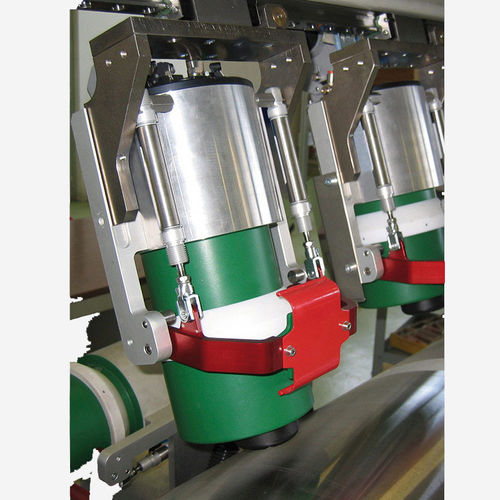

厚さ測定システム SWAN FIXED POINT

ダイレクト接触シート材料キャリブレーション用

スワン フィックスド ポイント SWAN FIXED POINTは、エレクトロニック・システムズ社が特許を取得した測定技術で、非接触で直接厚みを測定するのに適しています。 主な特長 リファレンスターゲットによる自動校正 産業界の過酷な環境に対応したコンパクトな保護ケース 測定点の自動位置決め 塊や余分な厚みがある場合のセンサーの保護 迅速なセンサー交換 放射性物質を使用していません。 カテゴリーセンサー タグカレンダー・ライン, コーティング・ラミネート, ゴム, シート・フォイル. 説明 厚みの測定は、以下のように材料に対して直接校正された圧縮空気ジェットの反射を利用して行われます。 - エアノズルと被測定物の表面の間の距離は、特殊な空気圧トランスデューサで計算されます。 - 測定ヘッドから基準ロールまでの距離は、誘導センサーを備えた高精度システムによって測定されます。 - このようにして、材料の厚さは、インダクティブ・センサーによって検出された基準ロールと、エアブロー・センサーによって測定された反射点からの距離の差として計算されます。
