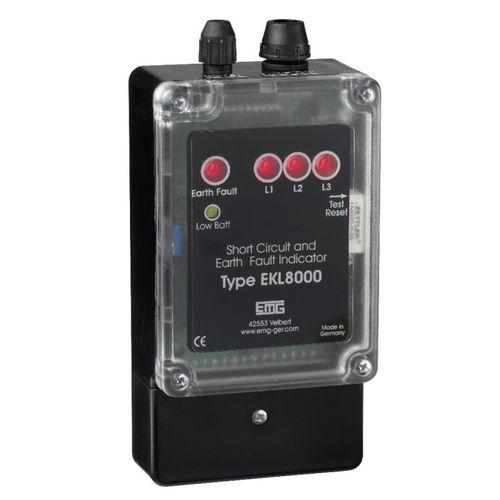

短回路表示器 EKL8000 series

地絡LEDパネル取り付け

地球欠陥および短絡の表示器のタイプEKSは頑丈に埋まっているまたは埋まっている低い抵抗ことができる1つの入れられたおよび開けリングネットワークの放射状ネットワークで使用する。 短絡の徴候は毎段階の1つのLEDによって行われる。 地球欠陥は1つのLEDによって示される。 表示装置への短絡センサー間の潜在性自由な関係は繊維光学ケーブルによって行われる。 短絡センサーは選別され、unscreenedケーブルに取付けることができる。 地球欠陥センサーと表示装置間の関係はまた潜在性自由な繊維光学ケーブルによって行われる。 地球欠陥センサーは選別されたケーブルに取付けられなければならない。 すべてのセンサーは分割可能、ケーブルで改装することができる。 表示装置は交換可能なリチウム電池によって動力を与えられる。 また表示装置は補助電源供給に接続することができる。 地球欠陥および短絡の表示器のタイプEKL8000は地球欠陥および短絡の別の遠隔徴候のための第2リレーによって装備することができる。 地球欠陥および短絡の表示器のタイプEKL8000はから成っている: -地球欠陥および短絡を表示するための1つの表示装置 - 3台のセンサーは短絡を検出するためのLK (17ページ)をタイプする -地球欠陥を検出するための1つのセンサーのタイプLE (18ページ)
