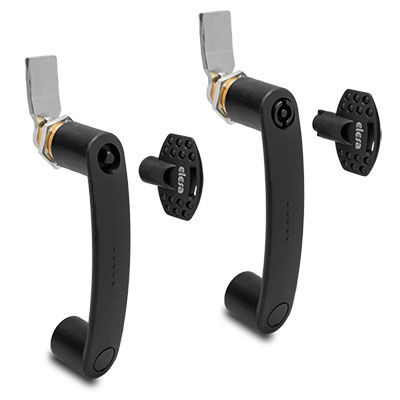

ドア引き手 EPB-CH

ドア用ポリアミド製スクリュー

ハンドル ガラス繊維強化ポリアミドベース (PA) テクノポリマー、グレー ブラック、マット仕上げ。 ロック -ガラス繊維強化ポリアミドベース (PA) テクノポリマーローター、 グレーブラック、マット仕上げ。 NBRゴムOリング。 -真鍮ステータM22x1,5。 -亜鉛合金ロックナットM22x1,5。 -亜鉛合金形状のクローズレバー、厚さ= 4 mm。 -亜鉛メッキ鋼歯付きワッシャー。 -亜鉛メッキ鋼タッピングねじ。 KEY ポリアミドベース（PA）テクノロジーポリマー、グレーブラック、マット仕上げ。 標準実行真 鍮ボス、ねじ止まり穴。 -EBP-CH-T：キー用の三角形の溝。 -EBP-CH-A: キー用の二翼溝. 回転 90度。 技術データ 引張応力および衝撃強度： 表に示す値F1、F2、L1およびL2は、 周囲温度を有する図に示す試験条件の下で適切な力学的装置を用いて実施した破壊試験中に得られた。 表に示す値 F3 は、 ハンドルの閉じた状態での牽引荷重を表します。 組み立て説明書 1. 付属のテンプレートに従ってドアの穴を開けます。 2. ハンドルに合わせます。 3. 固定子にナットをねじ込み、タップされたボスのネジをねじ込み 、ハンドルをドアに固定します。 4. ローターをハンドルシートに取り付けます。 5. ワッシャーと ネジでレバーをロータの端に固定します。
