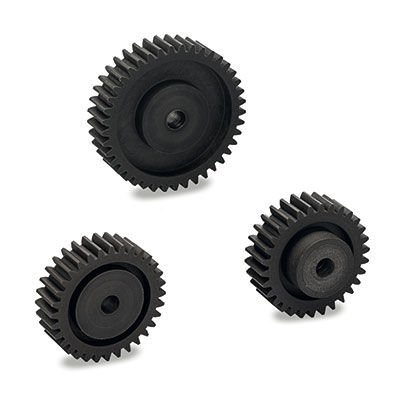

平歯車 ZCL

歯筋が直線なハブ

材質： ガラス繊維強化ポリアミド系（PA）テクノポリマー、グレー色。 標準演習 -ZCL-0.5：モジュール0.5、ドリルハブ（歯数Z≤50）または平坦な 通過穴（歯数Z≥55）ではありません。 -ZCL-1.0：モジュール1.0、ドリルハブ（歯数 Z = 10）またはプレーン パススルーホールではありません。 -ZCL-1.5：モジュール1.5、プレーンパススルーホール。 -ZCL-2.0: モジュール2.0、プレーンパススルーホール。 -ZCL-2.5：モジュール2.5、プレーンパススルーホール。 -ZCL-3.0：モジュール3.0、プレーンパススルーホール。 平坦なパススルー穴を使用した実行では、テーブル内のサイズ d は、 加工によって得られる最小穴の直径を表します。 特徴 表に記載されているトルクは、 0〜150の範囲でrpmが付与されます。 トルク値は、潤滑、 温度、異なる材料とのペアリング、連続運転 時間によって異なります。 技術データ 関連項目:伝送要素 ご要望に応じて特別な実習 -横方向のグラブねじによる組み立て。 -DIN 6885/1公差P9に準拠した穴と鍵溝付きハブ。 -プレーンパススルーホールの最大許容誤差：IT 9。 マウント 2つの平歯車をペアリングするには、正のバックラッシュを考慮する必要があります。 モジュールでは、0.5〜1.0〜1.5が許容値（+0.03+0.1）が推奨されます。 モジュール2.0〜2.5〜3.0の場合、許容差（+0.08+0.3）が推奨されます。
