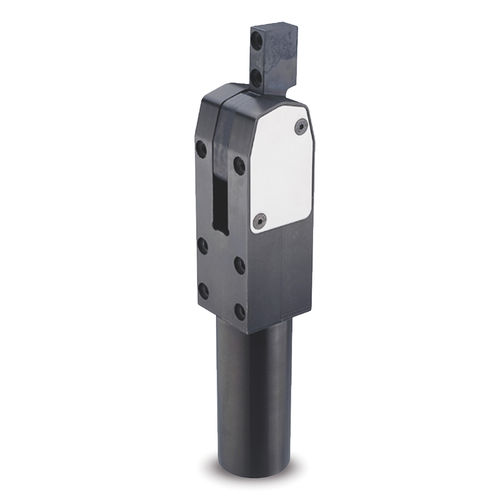

空気圧式締め付け用工具 MM-BI
加工用部品スチール製複動式

空気圧式締め付け用工具 - MM-BI - ELESA - 加工用部品 / スチール製 / 複動式
空気圧式締め付け用工具 - MM-BI - ELESA - 加工用部品 / スチール製 / 複動式
お気に入りに追加する
商品比較に追加する


特徴

タイプ
空気圧式
応用
加工用部品
その他の特徴
スチール製, 複動式
強度

最少: 1,250 N

最大: 7,200 N

詳細

MM-BI 軸方向ロック用空気圧式締結クランプ 空気圧式締結クランプ(ミサティ特許)は、治具やブラケットに加工や取り扱いをする機械部品を固定するために使用されます。 この締結クランプの特徴は、クランプアームに回転運動を伝達する「二重効果」の空圧シリンダです。 主な特徴。 - 高いクランプ力。 - サイズの縮小 - 圧縮空気の消費量が少ない。 - 減らされた重量。 クランプアームの動きは、一度ロック位置に達すると、セルフメンテナンスの状況が得られるように設計されています。 クランプアームのストロークは、最初は速いですが、最終的なクランプの前に遅くなります。しかし、標準付属品がアプリケーションの要件を満たしていない場合は、ご要望に応じてクッションを取り付けた締結クランプを特別に提供することが可能です。 クランプ機構は2つの転がり軸受で構成されており、最適なクランプトルクと最小限の摩耗を実現しています。 空気圧接続のための穴の位置は、接続管が作業領域から離れないようにするために、シリンダの基部にある。 空気圧式締結クランプのモノブロック本体に作られた取付穴の位置は、ネジ穴に直接、またはボルトによってプレーンパススルー穴に取り付けることができるように提供されています。 直径20、32、40、50mmのシリンダーは、60Nmから475Nmの間で締め付け運動量を発生させ、市場に出回っている類似製品よりも高い値を示しています。 特定の応力耐性試験では、これらの締結クランプは2000万回以上のサイクルで一定の性能を示しました。

---

カタログ
