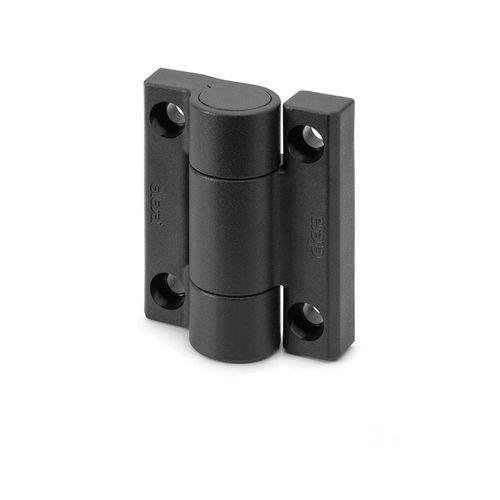

ダンパー蝶番 CFAM.

コーナータイプポリアミド製グラスファイバー

素材 ガラス繊維強化ポリアミド（PA）テクノポリマーボディ、ブラックカラー、マット仕上げ。 ショックアブソーバー シリコンオイル 標準仕様 M6円筒ネジ用通し穴。 CFAM-O-NC：水平軸のアプリケーション用、閉鎖時にソフトリターン。 CFAM-O-NO:水平軸のアプリケーション用、開口時にソフトリターン。 CFAM-V-NC:垂直軸のアプリケーション用、閉じる時にソフトリターン。 CFAM-V-NO：垂直軸のアプリケーション用、開放時にソフトリターン。 ショックアブソーバーのトルク値を示すサフィックス： 080：最終減衰トルク0.8Nm。 300: 最終減衰トルク3.0 Nm。 回転角度（概算値） 最大110°（0°と+110°は、2つの連結面が同一平面上にある状態を0°とする）。 ヒンジはフレームのズレを補正するため、さらに-5°を許容します。 ヒンジの機械的性能を損なわないよう、回転角度の制限を超えないようにしてください。 減衰角度 ダンピングは、図面に示された選択された動作（NOまたはNC）により、一方向にのみ発生します。 ヒンジを無理に閉めたり開いたりしないでください。 特徴と性能 CFAMヒンジは、垂直軸の扉（CFAM-V）または水平軸のハッチ（CFAM-O）の開閉を緩衝するために使用されます。 ダンピングトルクはヒンジの回転に伴い、図面に示すように最小値から最大値まで段階的に変化します。 特定の疲労ストレステストでは、ダンパーは減衰トルクの公称値を維持したまま、20,000/30,000サイクルを超えています。
