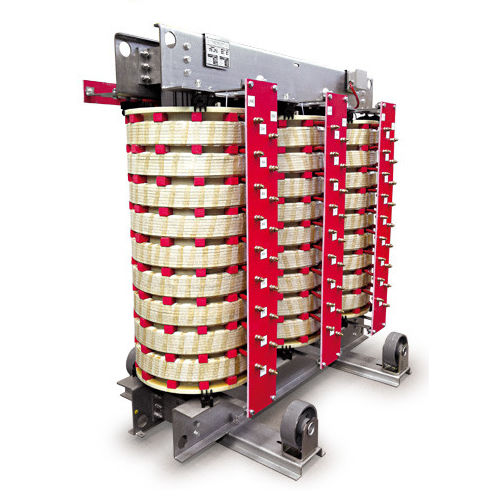

乾式変圧器

配電産業用低電圧

乾式中電圧変圧器クラスH トランスは、IEC 60076-11規格に準拠して製造されています。 欧州市場向けには、エコデザイン規制、規範EN 50588-1に基づき計算されています。 製造しています：コアは、比損失の少ない配向粒鋼板をコールドロール加工し、両面を薄い無機コーティング（カーライト）で絶縁したものです。コアを構成する鋼板は45°にカットされています。均一なプレス加工、柱の剛性、堅牢性により、低ノイズレベルを実現しています。低電圧の巻線には、エレクトロライト銅板を使用しています。この技術は、従来のエリックス巻線よりもはるかに高い電気的ストレスに対する優れた耐性を保証しています。巻線間の絶縁は、クラスHの材料を使用しています。高電圧巻線は、トランスの電圧と電力に応じて、レイヤー、サブコイル、ディスクのいずれかを実現します。導体はNOMEX絶縁またはクラスHのエナメル加工が施されています。巻線の層間には軸方向の溝があり、均一な冷却を可能にします。高電圧と低電圧の間の絶縁とコアはグラスファイバーで作られています。すべての巻線はオーブンで乾燥され、クラスHの絶縁ワニスを使用して真空中で含浸されます。 標準付属品 - スキッドアンダーベースまたは双方向性車輪付きトラック； - リフティングラングス - アーサーリング端末。 オプションのアクセサリー - 電気接点付き温度計ダイヤル式； - 温度監視装置； テストすべての変圧器は、標準規格IEC 60076-11に従って、ルーチンテストで単体試験されています。 ご要望に応じて、次のような試験も実施可能です： - 温度上昇試験 - 全波インパルステスト 特別なテスト：短絡テスト。
