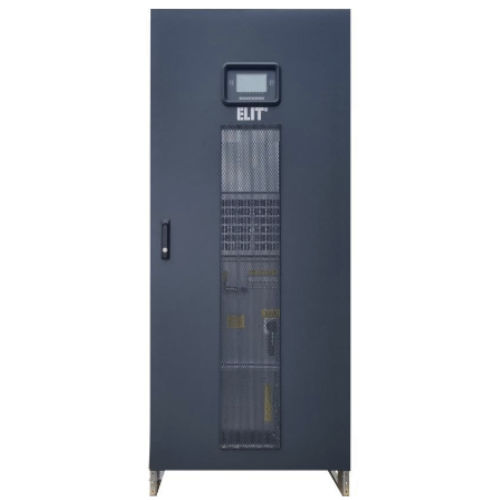

TPH IND シリーズは、サーバールーム、ネットワーク、通信システム、工業プロセス、医療機器などの重要なアプリケーションを幅広く保護するために設計された、最後のトランスダブルコンバージョン(VFI)電源保護技術です。比類のない信頼性、優れた電気的性能、非常にコンパクトなサイズ、魅力的な筐体に収納された卓越したコスト効率は、この新しいUPSソリューションの一部の特徴に過ぎません。
監視および制御データは、押しボタンコントロール、イベントログおよび診断のためのLCD読み出し、およびシステムステータスのためのミミックダイアグラムを特徴とする分かりやすいフロントパネルディスプレイに表示されます。電源保護システムは、RS232、RS485、ドライ接点またはSNMPインターフェースを介して遠隔監視することができます。TPHINDシリーズは10kVAから100kVAのモデルがあります。
動作原理
バックアップシリーズは以下により構成されます:整流器、変圧器付きインバータ、静電スイッチ、手動バイパス、バッテリ。
整流器-インバータラインは通常ユーザーに給電し、バッテリーは整流器により充電されます。
停電が発生した場合、バッテリーはインバーターを通して常時ユーザーに電力エネルギーを供給する。停電が終わると、整流器がバッテリーの充電を行います。
利用者に短絡や過負荷が発生した場合、スタティック・バイパスが非常線に負荷を切り替えます。故障が終息すると、インバータがユーザーに給電します。
特徴
変圧器が付いている IGBT インバーター。
バックフィード保護
ゼロ転送時間
フィルタリングされた安定化正弦波電源
広い入力電圧と周波数範囲
電池の使用量を最小にします。
優れた過負荷能力
バッテリー監視と温度
温度依存充電機能(オプション
---
