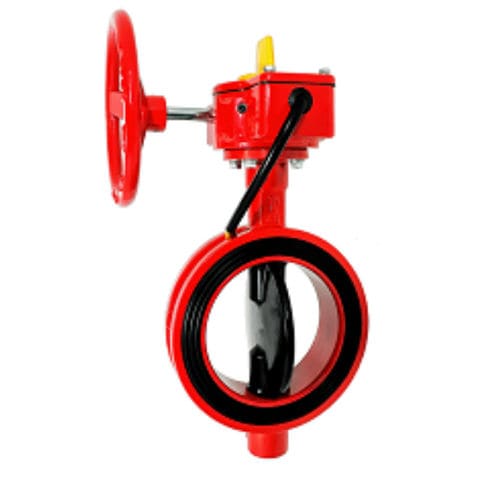

バタフライバルブ HBF-300W

手動ハンドル付きフランジ取り付けウェハー

HBF-300W は、UL 規格のウェーハバタフライバルブで、2 つのフランジと一連のナットとボルトで固定され、フランジ配管システムで使用されるように設計されています。ウェーハバタフライバルブは、バルブを固定するために、その両側のフランジが互いに接続されている必要があります。しかし、最初に、全体の火災のスプリンクラーまたはスタンドパイプのシステムは、この弁をインストールまたは削除する前にシャットダウンし、排水する必要があります。 Hantsは、さまざまな産業のための高品質のバルブ＆継手を供給し、私たちのサブブランドです。 ウェハータイプのバタフライバルブはどのように取り付けるのですか？ 1.Set 2 つのフランジまたは溝の表面間の間隔を調整する適切な位置の補助ねじ。 2．ウエハー式バタフライバルブの場合、バルブを挿入し、残りのボルトをねじ込み、パイプラインの内円を合わせ、バルブセンターとフランジセンターが同心であること、ディスクスイッチ位置がフランジ内径や近くの部品でブロックされていないことを確認し、対角線で繰り返しボルトを締め付けます。 3.溝付きバタフライバルブでは、まずシーリングリングをパイプラインまたはバルブの溝の端にセットし、溝の端を合わせ、シーリングリングをバルブとパイプラインの接合部に移動し、フープを取り付け、フープボルトを締め、バルブセンターとフランジセンターが同心であり、フランジ内径またはその近くの部品でディスクスイッチ位置がブロックされないことを確認する必要があります。 4．取り付けが終わったら、もう一度全開と全開角度を確認する。 特徴 軽量・低コストで水流をコントロールします。 UL規格のウエハー式バタフライバルブは、防火配管のスプリンクラーシステムに適しています。 ディスクが直面している方法をオペレータに示す黄色い表示器。
