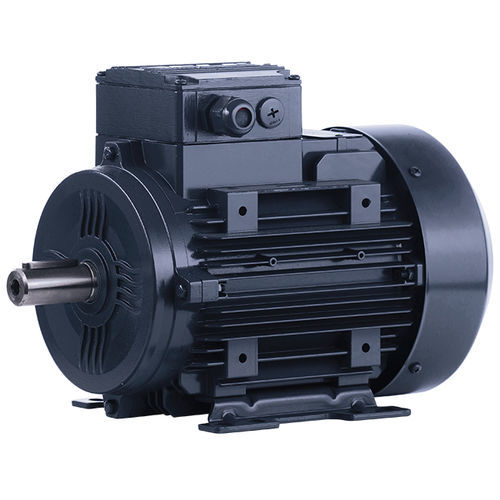

3相モーター 3EL160 series誘導400V460V
お気に入りに追加する
商品比較に追加する
特徴
- AC/DC
- 3相
- タイプ
- 誘導
- 電圧
- 400V, 460V, 690 V
- IPコード
- IP55
- 構造
- アルミニウム製, リスケージ
- 能率
- IE3
- 極数
- 4極, 6極, 2極
- 応用
- 産業用
- その他の特徴
- 高効率, ハイトルク
- 出力
最少: 7.5 kW
(10.197 hp)最大: 21.5 kW
(29.232 hp)- アンペア数
最少: 8.98 A
最大: 31.7 A
- トルク
最少: 35.6 Nm
(26.2572 ft.lb)最大: 108 Nm
(79.6567 ft.lb)- 回転速度
最少: 972 rpm
(6,107.26 rad.min-1)最大: 3,540 rpm
(22,242.48 rad.min-1)- 直径
316 mm
(12.44 in)- 使用温度
最少: -15 °C
(5 °F)最大: 40 °C
(104 °F)
詳細
構造体形状 B5 / B3 / B35 / B34
端子箱位置トップ
フレームサイズ 160
周波数 50Hz
慣性モーメント 0.03318 kg.m2
負荷 4/4 3/4 1/2
効率 91.2 % 91.2 % 91.2 % 力率
力率 0.88
絶縁クラス F (155°C)
温度上昇 B (80°K)
最大高度 1000 m
冷却方法 IC 411
音圧レベル 69 dB(A)
振動クラス A
デューティサイクル S1 (連続運転負荷)
サービスファクター 1.20
回転方向 時計回り
モーター重量 114 kg
ベアリング DS (6309 ZZ) NS (6209 ZZ)
---
