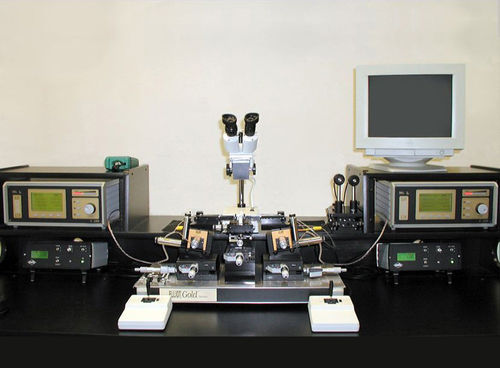

E-Wedge™システムは、マルチチャンネル光学デバイスやファイバー(US: fiber)V溝アレイの自動調芯を行うために設計されたシステムです。
E-Wedge™システムには、自動ロール軸最適化機能と角度のあるデバイスファセットに対する補正機能があります。E-Wedge™は、入出力ファイバーアレイを同時にアライメントするデュアルエンドの自動導波管/デバイスアライメントワークステーションとして構成することが可能です。
また、デバイスに応じた軸数のカスタマイズも可能です。保持具は、あらゆる種類のデバイス、ファイバー、V溝アレイに対応しています。また、カスタムフィクスチャーも提供可能です。
自動調芯は2台のE2300 DAli 3コントローラによって行われ、レーザーダイオードからシングルモードファイバー、または導波管デバイス、カプラ、スプリッター、WDMへの入出力ピッグテールなど、幅広いアプリケーションで調芯の高速化と自動化を実現するように設計されています。
25μmピエゾドライブ用E-Wedge™分解能。
10 nm (X、Y、Z軸)
100μmピエゾドライブ用E-Wedge™分解能。
50 nm (X、Y、Z軸)
すべてのピエゾドライブでE-Wedge™の回転を実現。
< 0.1 arc 秒
E2300は、Elliot Gold™シリーズフレクシャー ステージのピエゾ駆動バージョンに適した高度な2軸コントローラで、任意の適切な検出器からフィードバックされた光信号を検出し最適化することによって動作します。
ユーザーインターフェースは、スキャンパラメータを完全に制御できる便利なメニュー駆動型システムを採用しています。LabVIEW™ドライバを搭載したUSBインターフェースは、装置の完全なリモートコントロールを可能にし、自動テストおよび測定装置や生産アライメントシステムへの組み込みを可能にします。
---
