光学調整システム MDE22885

光学デバイス標準タイプ

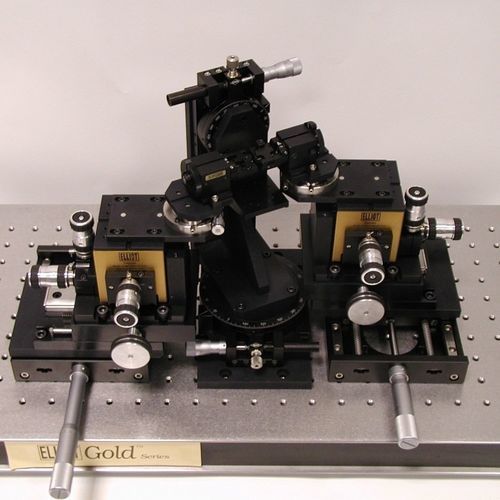

MDE22885は、SOA（半導体光増幅器）やその他同様のデュアルエンドデバイスのアングルドファセットを行うための特別なシステムです。 このシステムは、Elliot Gold™シリーズのフレキシャーステージを搭載した2台の5軸ステージ、ロングトラベルベースプラットフォーム、2軸ファイバー回転マウントで構成されています。中央のユニットは、パッシブまたはアクティブなシングルまたはマルチチャンネルの平面デバイスの取り付け用に構成された2軸回転デバイスマウントです。 フレキシャステージの直線軸は、E2300 DAli 3アライメントコントローラーとピエゾアジャスターで自動化することが可能です。自動アライメントは、レンズ付き繊維を扱う場合に特に有効です。 - ファイバーの着脱が容易なスロットデザイン - 全回転軸で360°フル回転。 - リニア軸にピエゾドライブを用意 - ファセット角度を可変にすることが可能 - V溝クランプに保持されたファイバー - 125/250μm対応の標準V溝です。(特注サイズも可能です。)
