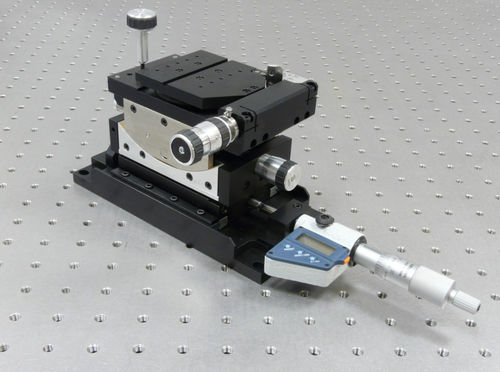

産業用作業台 MDE883-60

精密回転2軸、チルト1軸、直線移動2軸を備えた光学ワークステーション。 - 調整範囲：±4°、分解能：1秒（θx、θz - θyは±1°。 - 25 mm移動、Y軸の分解能は0.5 µm - 装置Yの直線移動位置を直接読み取ることができます。 - 6 mm移動、Z軸の分解能2 µm以上 - 25mmまたは1インチピッチのテーブルに直接取り付け可能 セントラルワークステーションでは、ベースプレートの底面から125mmの高さにロール軸（θx）とピッチ軸（θy）があり、これらはθz回転ユニットのトッププレートの中央から18mmの高さでヨー（θz）軸と一致しています。回転軸はカーブベアリングで定義されているため、回転は常に真円を描いています。Y軸の移動量はデジタル表示され、導波路の位置を読み取ることができます。このため、基板上でファイバをステップさせ、個々の導波路を探すことは簡単な作業となります。 アプリケーションノート MDE883 Central Workstationは、MDE881 6軸マニピュレーターの主要部分として設計されました。しかし、標準的なMDE881の形状が適切でない場合には、システムを主要な構成部品として提供し、光学テーブルやブレッドボード上でカスタムセットアップを構成することができます。このように、必要に応じてシステムをパーツ単位で購入することができます。 このため、MDE881の標準的なインライン構成が適さない場合にも、MDE883を使用することができます。例えば、導波管の入出力が90度の角度を持つ場合などです。また、キット形式でシステムを構築することで、より幅広いアプリケーションにモジュールを適応させることができる柔軟性も備えています。
