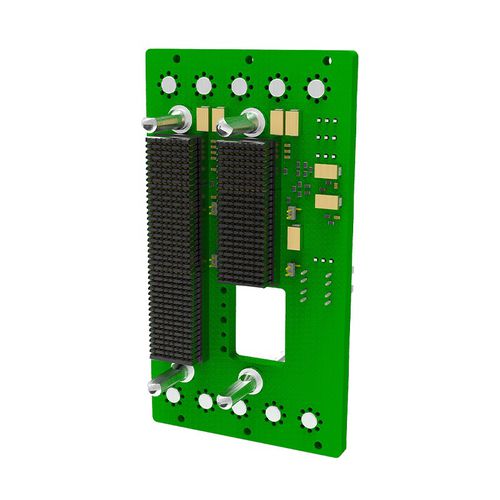

PCI Expressバックプレーン 1SVX302AMP-1X31

OpenVPX01-05ヶ所

SOSAに合わせて設計されたこの3Uバックプレーンは、2つのプラグインカード（PIC）スロットを備え、国防総省のMOSAおよびCMOSSイニシアチブをサポートします。このバックプレーンは、すべてのデータパスで高速信号をサポートし、スロット2ではVITA 67.3cアパーチャをサポートしています。 製品の特徴 SOSA技術標準バージョン1.0に準拠したスロットプロファイル VITA 67.3アパーチャを持つスロットの底面前面VPXウェハ・コネクタには、VITA 67.3非対応ボードのプラグインを可能にする "薄肉 "コネクタを採用。 SOSAに合わせた2スロット3U OpenVPXバックプレーン - スロット1：SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n、I/O集中スロット - スロット2：SLT3-PAY-1F1U1S1S1U2F1H-14.6.11-n、コンピュート集中ペイロードスロット 一致した長さ、低スキューREFおよびAUXクロック 外部シャーシマネージャ用IPMCヘッダ 電源スタッド ルーティングされた制御プレーンおよびデータプレーンリンクは、25 Gbpsデータレートに対応するよう設計されており、PCIe Gen-4データレートに対応する拡張プレーンリンクもルーティングされています。 ルーティングされた拡張プレーンリンクはPCIe Gen-4データレートをサポート メンテナンス用シリアルポートは1つのヘッダーにルーティング ルーティングされていない信号はリアトランジションモジュールコネクタに送られ、RTMまたはMeritecケーブルをサポートするように構成されています。
