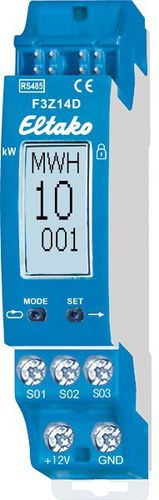

三相電力量計 F3Z14D

DINレールRS-485ワイヤレス

電気、ガス、水道メーター用ワイヤレスメーターコンセントレーター。3つのS0インターフェースおよび/または3つのAFZスキャナー、わずか0.1ワットのスタンバイロス。DIN-EN 60715 TH35レールマウント用モジュラーデバイス。1モジュール＝幅18mm、奥行き58mm。Eltako-RS485バスへの接続。ジャンパーによるバスクロス配線と電源供給。このメーターは、最大3つの電気、データ、水道メーターのデータを集約し、RS485バスに供給します。外部コンピュータに転送するか、ワイヤレスビルディングシステムに送信します。フックアップは、メーターのS0インターフェースに接続するか、各フェラリスメーターにAFZスキャナーを使用します。スキャナーはメーターの回転ディスクの上に接着され、接続ワイヤーでS01-S03/GND端子の1つに接続されます。F3Z14D は、S0 インターフェースまたは AFZ が接続されているかどうかを自動的に検出します。メーターの読み取り値は、インパルスレート（キロワット時または立方メートルあたりのインパルス数または回転数）と同様に、2つのプッシュボタンによってディスプレイに入力されます。設定はロックできます。メーターの読み取り値は、PCT14 PCツールを使って入力し、読み取ることができます。さらに、インパルス・レートも入力できます。デフォルト表示は選択可能で、装置の操作はインターロックされています。表示は3つのフィールドに分かれています。フィールド 1：デフォルト表示は、フィールド 3 に現在表示されているメーター読み値の単位で、キロワット時 kWh またはメガワット時 MWh または立方メートル M3 または立方デカメートル DM3 のいずれかです。フィールド2：ワットおよびキロワット単位の有効電力、またはセンチリットルおよびデシリットル単位の流量の瞬間値。
