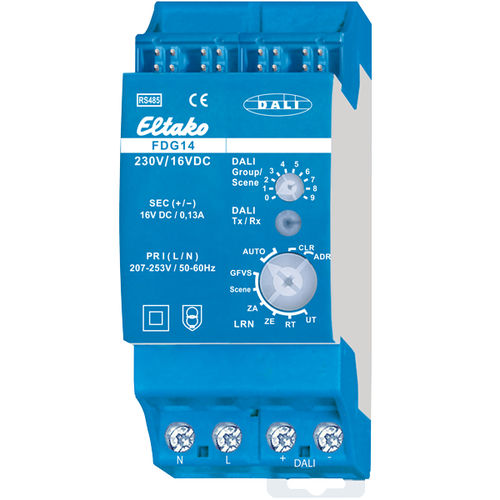

通信ゲートウェイ FDG14

ワイヤレスDALIDINレール

DIN-EN 60715 TH35レールマウント用RS485バスDALIゲートウェイ、双方向。待機時損失わずか1W。DIN-EN 60715 TH35レールマウント用モジュラーデバイス。2モジュール＝幅36mm、奥行き58mm。Eltako-RS485バスへの接続。ジャンパーによるバスクロス配線と電源供給。FAM14と組み合わせて使用。DC16V/130mAをDALI端子+/-に接続し、最大64台のDALI機器を接続可能。ゲートウェイFDG14はFAM14を経由してEnOcean無線送信機でDALI機器を制御します。製造週14/16現在、グループ0-15を制御し、ブロードキャストコマンドを送信することができます。また、DALIシーン0-15を制御することができます。FDG14 で完全に制御する DALI 設置は、グループ 0 ～ 15 に設定する必要があります。FDG14 は、各グループ 0 ～ 15 の調光値を内部に保存し、この値をフィードバックとして供給します。FUD14 と同じフィードバック電文が生成されます。FDG14は、16個のBR14デバイス・アドレスを占有します。デバイスアドレスのフィードバックは、昇順でDALIグループ0～15の調光値に対応します。フィードバックは、PCT14によって、調光値電文（%）の個々のグループごとに押しボタン電文（ON/OFF）に変換することができます。フィードバックはBR14アクチュエータを制御します。FDG14はDALIマスターとDALI電源の機能を果たします。ロータリースイッチは、グループ0～8およびDALIシーン0～9の押しボタンでのみティーチングできます。
