多軸動作制御システム SMG

DC機械用

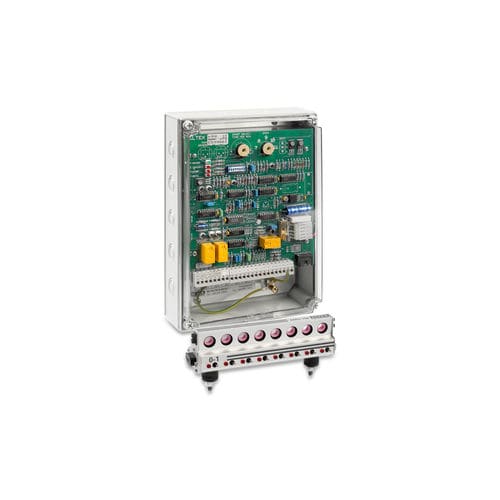

中央制御ユニット 15130 一般的な説明 Eltex マルチスレッドシステムは、同時に移動する スレッドまたはワイヤの数を監視するように設計されています。 中央制御ユニットは、信号供給者 （糸切断センサ）に低電圧電源を提供します。 このデバイスは、システム内のすべての信号源に対する感度調整を装備しています。 中央制御ユニットはまた、信号供給者からの信号を調整し、それがどのように接続されているかに応じて、機械に停止信号または警告信号を与えます。 アプリケーション • 最大100個のラッチ信号供給者を対象とした中央制御ユニット。 • 最大100個のSMG信号供給者（最大1800個のアイレット）に対応する中央制御ユニット。 技術的な特徴 を示すためにLEDの： •ユニットが検知されているとき。 • インヒート入力が作動したためにユニットが検知されない場合。 • スレッドが壊れたためにユニットが停止した場合。 • 誤ったスイッチ設定（ANTI-check）によりユニットが停止した場合。 ランニングモード入力の場合：中央制御ユニットは、マシンが動作している かどうかを検出します。 糸やワイヤの速度が低すぎるため、機械の始動時には糸の検出をすぐにオンにすることはできません。 ボード上のDIPスイッチを使用すると、遅延後、または速度がしきい値を超えたときに検出を開始するように設定できます。 開始遅延により、実行モード入力は、マシンの 起動時に閉じるマシン上の接点に接続されます。 これにより、中央制御ユニットのポテンショメータによって設定された開始遅延が有効になります。 開始遅延時間が経過すると、センシングが開始されます。 速度依存センシングにより、 マシン速度がプリセット閾値を超えるとすぐに、中央制御ユニットはセンシングをオンに切り替わります。
