糸切れ検出器 UPG series

LED圧電ポテンショメータ

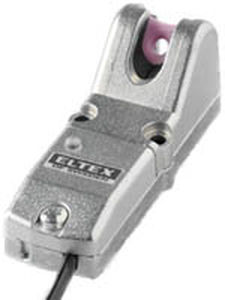

Eltex UPG-ステッチ ミシン用スレッドブレークセンサー。 UPG-Stitchは、ミシンに使用するように設計されたスレッドブレークセンサーです。 スレッドがステッチで動いていることを確認します。 スレッドの動きがなく、連続したスレッドの動きが両方ともアクティブになります。 圧電原理で動作し、糸の動きを検出します。 この作業原理は、すべてのタイプの糸に適しており、ほこり、汚れ、湿度の変化に敏感ではありません。 PLCなどの電子制御デバイスに適したフォトカプラ出力を備えています。 LED（発光ダイオード）はスレッドの動きを示します。 セラミックセンサー部品は、閉じたアイレットまたは開いたバーとして使用できます。 複数のセンサを並列接続することもできます。 その小さなサイズでは、マシン上に多くのスペースを必要としません。 技術仕様： 亜鉛金属ハウジング 電源15〜30V DC 消費電流20mA 出力： 最大スイッチング電流10mA 最大。電圧降下 2 V 速度範囲 600-10 000 rpm ケーブル長 16750 0.5 m 16760 3.5 m ケーブルコネクタ 6/4 モジュラープラグコネクタ機能説明: センシング部酸化アルミニウムセラミック、Ø3mmの閉じたアイレットと幅7mmのバー付き。 出力フォトカプラは、スレッドが正しく動いていないときにアクティブになります。 感度設定ふたの下のポテンショメータで感度を調整できます。 出力は、スレッドの動きを反映します。 スレッドが正しく動いていると、フォトカプラは非アクティブになります。 スレッドが移動または連続的に移動していない場合、フォトカプラはアクティブになります。 スレッドが正しく動いていると、LEDは点灯。 スレッドが動いていないときは安定して点滅しています。
