化学製品接続部品 1A

燃料用空圧式ねじ式

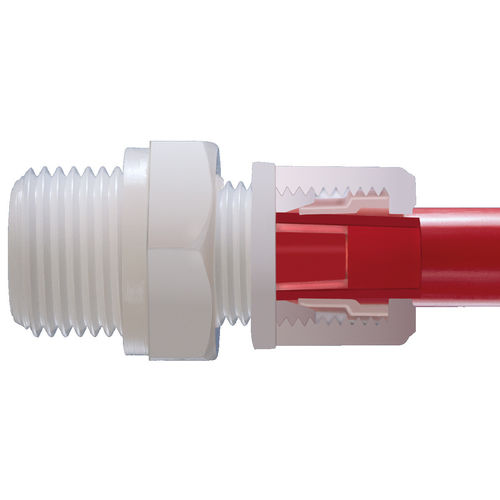

フレキシブルチューブは、1Aフレキシブルチューブコンネクタの統合型コネクティングスリーブに押し込まれます。 ローレットナットを締めることにより、クランプリングがフレキシブルチューブに押し付けられ、所定の位置に固定されます。 フレキシブルチューブの接続スリーブはほぼ円筒形です。 その寸法は、許容誤差が低い場合でも、6％以上のチューブひずみを防ぐために計算されます。 低チューブひずみによって生じる張力は、6 barまでのタイトなフレキシブルチューブ接続を保証するのに十分である。 クランプリングとローレットナットは、長手方向の力に対して接続を固定します。そうしないと、フレキシブルチューブを接続スリーブから引き出すことができます。 クランプリングは、せん断応力、またはねじり応力を遮断することにより、フレキシブルチューブを所定の位置に固定するように設計されています。 これにより、最大10バー*を使用できます。 その弾性のおかげで、クランプリングは同じコネクタで数回使用することができます。
