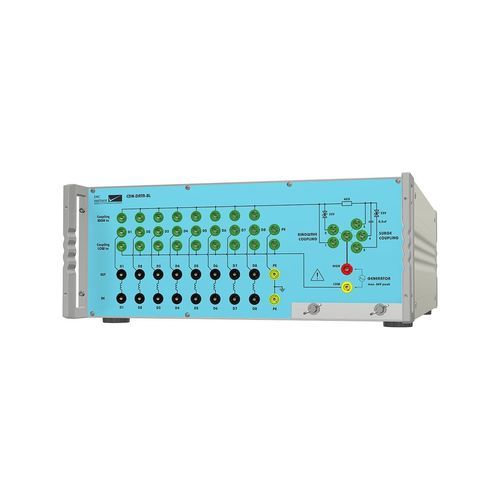

CDNカップリングネットワーク CDN-DATA-8L

非対称データライン4本のサージ（CWG）および100kHzリングウェーブテスト用マニュアルCDN。ディファレンシャルおよびコモンモードカップリング。 サージ（CWG）およびリングウェーブインパルスを非対称データ回線にカップリングすることは、IEC 61000-4-5 および IEC 61000-4-12 基本規格の要求事項です。インパルス試験の種類やEUTのデータ転送速度に応じて、カップリングを選択することができます。サージカップリングは40オームに0.5uFのコンデンサまたは33Vのダイオードを直列に接続します。リングウェーブ・カップリングは、リングウェーブ・ジェネレーターに必要なカップリングエレメントが含まれているため、ダイレクトに結合することができます。 お客様のメリット - IEC 61000-4-5 Ed3準拠のサージCWG - IEC 61000-4-12 に準拠した 100kHz 指輪波 - 100kHzの動作帯域幅 - 最大4AまでのEUT電流 - 最大試験レベル6kV - どのEMC PARTNERテストジェネレータでも使用可能 - ユーザー選択可能なカップリングエレメント - 標準的な限界を超えたテスト
