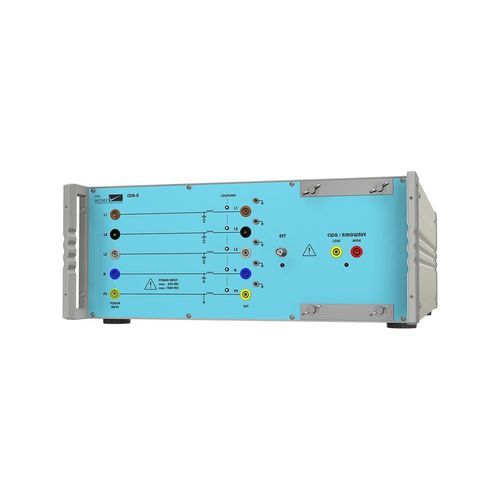

三相カップリングネットワーク CDN-A-8-32

CDN

新しいCDNは完全なコンフィギュレーションが可能で、最新のテスト要件に適合する驚くほど幅広いオプションが付属しています。EFT/Burst IEC 61000-4-4のインパルステストは最大7 kV、IEC 61000-4-5のサージは最大8 kV、オプションでIEC 61000-4-12のリング波による8 kVまで実施可能です。標準モデルは、最大690Vac（L-L）、500Vdc、最大32AまでのEUT電圧に対応しています。CDNには、マルチカラーLEDカップリング表示、EFT用校正アダプター、EUTと電源用のコネクター一式が付属しています。標準モデルは、多くのオプションで補完することができます。リング波、ANSIカップリング、1000 Vdcまたは1500 VdcへのDC電圧上昇をいつでも追加することができます。DC-DCコンバーターを試験する場合、回路に振動が現れることがあります。オプションのダイオード抵抗回路を使用することで、これを防止することができます。 メリット - マルチカラーLEDによるカップリングパスの表示 - 最大1500VdcのEUT電圧に対応 - EVや鉄道のテストに対応 - サージとリングウェーブのANSIカップリングに対応 - 付属のケーブルやコネクター
