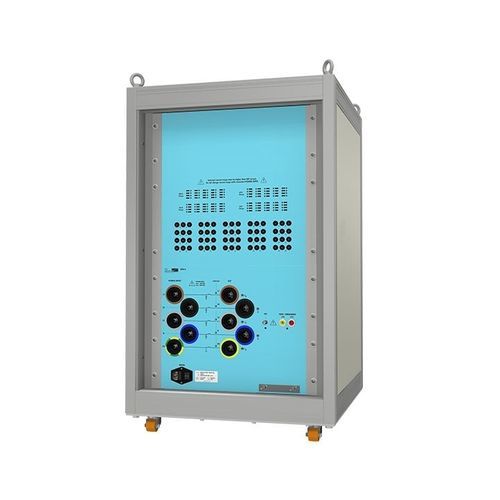

CDNカップリングネットワーク CDN-A-6-200

新しいCDNは完全なコンフィギュレーションが可能で、最新のテスト要件に適合する驚くほど幅広いオプションが付属しています。EFT/Burst IEC 61000-4-4のインパルステストは最大6 kV、IEC 61000-4-5のサージは最大6 kV、オプションでIEC 61000-4-12のリング波が最大6 kVまで実施可能です。標準モデルは、最大690Vac（L-L）、500Vdc、最大200AまでのEUT電圧に対応しています。CDNには、マルチカラーLEDカップリング表示、EFT用校正アダプター、EUTと電源用のコネクター一式が付属しています。標準モデルは、多くのオプションで補完することができます。リング波、ANSIカップリング、1000Vdcまたは1500VdcへのDC電圧上昇をいつでも追加することができます。最新のIEC 61000-4-5 Surgeに準拠した試験を容易にするため、新しいCDNラインは、EUT電流の関数として波形を維持するオプションのレンジ切り替えを備えています。DC-DCコンバーターのテストでは、回路に振動が生じることがあります。オプションのダイオード抵抗回路を使用することで、これを防止することができます。 メリット - マルチカラーLEDによるカップリングパスの表示 - EVや鉄道のテストに対応 - サージおよびリング波用ANSIカップリング - 付属のケーブルやコネクター
