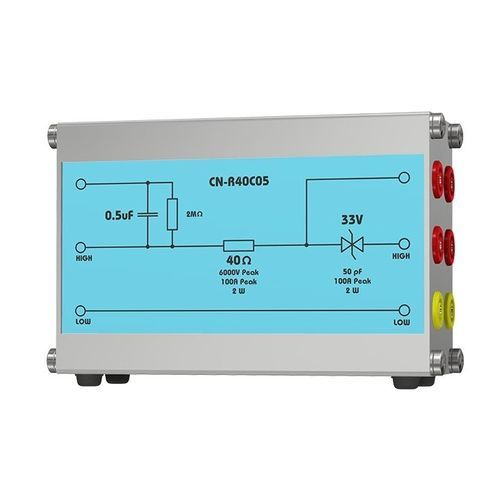

鉄道用カップリングネットワーク CN-R40C05

EN 50121-3-2 および EN 50121-4 信号・通信機器のエミッションおよびイミュニティでは、DIRECT カップリングを使用したサージテストが要求されています。CN-R40C05とCDN2000-06-32、コンビネーションウェーブジェネレータ（CWG）は、この要求を満たすために使用することができます。EN 50121-4のAC電源ポートでは、12Ω（ジェネレータでは10Ωと2Ω）と9μFのカップリングコンデンサによる直接結合を規定しています。TRA3000 SとCDN2000-06-32を使用して対応します。バッテリーとAC電源ポートのEN 50121-3-2では、42Ω（ジェネレーターでは40Ωと2Ω）の直接結合と0.5μFのカップリングコンデンサを指定しています。TRA3000 SとCN-R40C05、CDN2000-06-32を使用して対処しています。 お客様のメリット - IMUまたはTRAサージジェネレータと組み合わせて使用 - 鉄道アプリケーションのIMUおよびTRAジェネレータのアプリケーションを拡張します。
