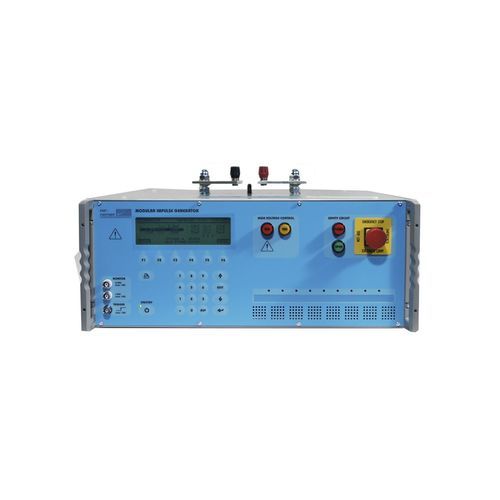

電圧パルス試験機 MIG0603CAP

XYコンデンサー用卓上型

MIG0603CAPは、上部に高電圧端子を持つ6kVの小型インパルス発生器です。1.2/50μsの電圧インパルスを発生させ、X1、X2タイプのコンデンサをテストすることができます。 MIG0603CAPは、インパルス電圧波形1,2/50μsで最大6.7uFまでのX型コンデンサを試験できる2つの回路で構成されています。発生回路は、IEC 60384-14とEN 132400で定義されています。シリアル抵抗Rs、インパルスコンデンサCT、負荷容量Cpは、MIG0603CAPで異なる容量範囲を選択した場合、自動的に部品値が切り替わります。半導体高電圧回路を採用し、高い波形再現性を実現しています。測定回路を内蔵し、インパルス電圧と電流のピーク値を前面パネルに表示します。また、前面パネルのBNC端子から、専門のプローブを使わずにオシロスコープで電圧と電流の波形をモニターすることができます。 メリット - 最大6 kVのインパルス振幅 - 校正済み1.2/50usインパルス - 半導体高電圧スイッチング - トッププレート上のインパルス出力 - テストキャビネットTC-STと併用 - X1およびX2クラスのコンデンサを4 kVまでテスト可能 - オペレーターの安全性を強化 - 高度なインパルス再現性
