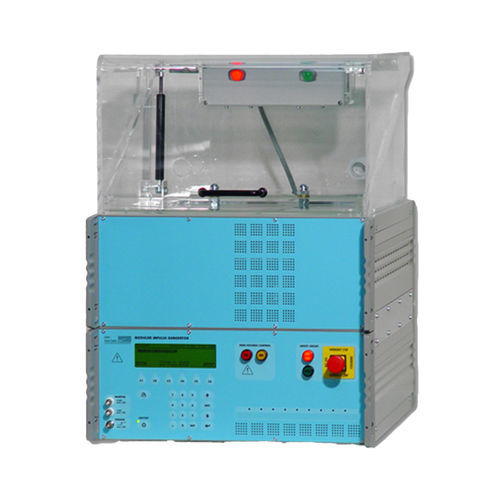

分離電圧パルス試験機 MIG2403

検出器

1.2/50μsの雷インパルス発生器、最大24kV、40Ωのインピーダンス。トッププレート上の高電圧出力はTC-STテストキャビネットで保護されています。 MIG2403は、電圧波形1.2 / 50usの雷インパルス発生器です。用途は、材料の絶縁試験から電子回路の絶縁まで多岐にわたります。40オームのジェネレーターインピーダンスは、エネルギーメーターや保護リレーのテストなど、特定のアプリケーションのために外部ネットワークで補完することができます。トッププレートの高電圧出力は、オペレータの安全を確保し、保護テストキャビネットとの併用が可能です。故障モードの検出（ブレークダウン、フラッシュオーバー）は、インパルス電圧と電流の便利なBNC出力を備えた統合測定回路を使用して記録することができます。ピーク測定値は、ユーザー定義の条件下でテストを停止するために使用することができます。警告ランプと緊急停止機能により、人体保護も強化されています。 メリット - 電圧インパルス 1.2/50 us - 1.2/50μsの雷インパルス発生器、最大24kV、40Ωのインピーダンス。トッププレート上の高電圧出力はTC-STテストキャビネットで保護されています。 - ソリッドステートインパルス放電スイッチ - 電子式極性切替 - ピーク測定回路を内蔵 - 便利なBNCモニター出力 - オシロスコープでインパルスを容易にモニター可能 - 長時間のテストインパルスの再現性＋信頼性
