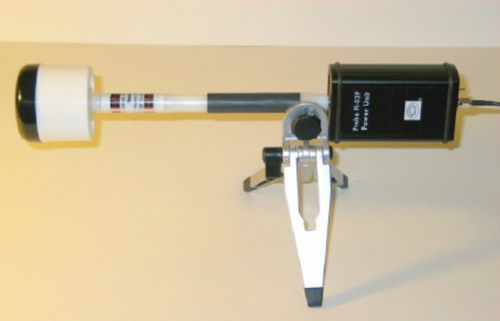

電磁場プローブ PI-03P

テスト用採取等方向性

100MHz〜18GHz、70〜1400V/m。広帯域等方性電界プローブPI-03Pは、マイクロ波レーダーから発生するパルス状のRF電界を測定します。1us（1マイクロ秒）という短いRFバースト（パルス）の電界強度を測定する高速サンプリング機能を備えています。周波数範囲は100 MHz～18 GHzで、MIL STD-461や自動車EMC GM、Ford仕様のテスト要件をカバーしています。 主なパラメータ RFP-05, RFP-05Mメータで動作します。 - ダイオードベース。3軸の等方性センサー。 - 感度：0.8V/m。 - 直線性+/- 直線性：±0.5 dB（1-400 V/m）。 +/- 直線性：±0.5dB（1〜400V/m）、±1dB（400〜800V/m）。 - ダイナミックレンジ>60dB以上（シングルレンジ）。 - 周波数特性（補正係数なし）:+/- 1.5 dB (10 MHz-6 GHz), -3 dB @ 3 MHz, +/- 3 dB (6 GHz-12 GHz)。 - 周波数応答（補正係数あり）：+/-1.0 dB (10 MHz-12 GHz):+/- 1.0 dB (10 MHz-12 GHz), +/- 3 dB (12 GHz-18 GHz)。 - 回転方向の等方性±0.5 dB（3 MHz〜6 GHz）、±2 dB（6 GHz〜18 GHz）。 - 校正精度（指定周波数で）<1 dB. - 温度5-40°C, - 湿度RH 10-90%, non-condensing. - 温度誤差：2V/m）。) - 英国NPLまたはNISTトレーサブル校正。 - 小型サイズ。LxD: 9.0×2.25 inch, 230×58 mm. - 重量：0.2 lb, 100 g. - RFP-04とRFP-05の両方のメーターで動作します。 - デザインと製造は米国で行われています。
