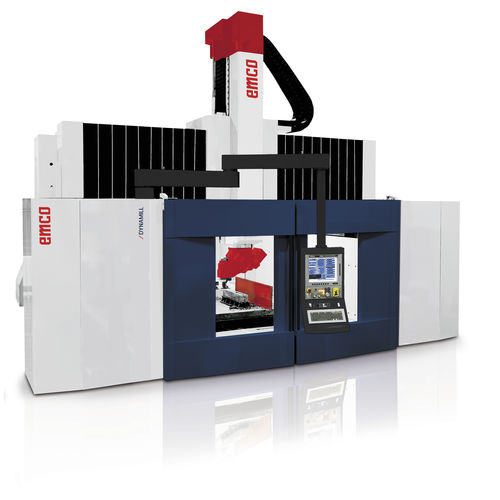

ガントリー型マシニングセンタ DYNAMILL
5軸汎用HSK-100-A

ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 2
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 3
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 4
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 5
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 6
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 7
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 8
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 9
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 10
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 11
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 12
ガントリー型マシニングセンタ - DYNAMILL - EMCO GmbH - 5軸 / 汎用 / HSK-100-A - 画像 - 13
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
汎用
タイプ
ガントリー型
スピンドル
ISO 50, HSK-63-A, HSK-100-A
ツールステーション数
48ツール, 64ツール
応用
宇宙産業用
その他の特徴
高精度, 前進高速式, コンパクト, モジュール式, 高速
X軸移動距離

4,550 mm
(179.13 in)

Y軸移動距離

最大: 4,000 mm
(157.48 in)

最少: 3,000 mm
(118.11 in)

Z軸移動距離

1,500 mm, 2,000 mm, 2,500 mm
(59.06 in, 78.74 in, 98.43 in)

回転速度

3,000 rpm, 6,000 rpm, 12,000 rpm, 20,000 rpm, 24,000 rpm
(18,850 rad.min-1, 37,699 rad.min-1, 75,398 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)

出力

最大: 63 W
(0.09 hp)

最少: 38 W
(0.05 hp)

X軸の移動速度

40 m/min

Y軸の移動速度

40 m/min

Z軸の移動速度

40 m/min

全長

9,500 mm, 12,000 mm, 14,500 mm
(374 in, 472.4 in, 570.9 in)

全幅

7,000 mm, 8,000 mm
(275.6 in, 315 in)

全高

6,200 mm, 7,200 mm, 8,200 mm
(244.1 in, 283.5 in, 322.8 in)

詳細

ラック&ピニオンシステムによる縦方向および横方向の移動 ハイライト 荒加工から超仕上げまで 全軸液冷モーター搭載 ソフトウェア/制御 オペレート付きSinumerik ONE Sinumerik ONEはユニバーサルでフレキシブルなCNCシステムです。幅広い機能性により、ほとんどすべての技術での使用に適しています。Sinumerik ONEは、ダイナミクス、精度、ネットワークへの統合性の点で標準を打ち立てます。 Sinumerik ONEにお任せください: 最高の性能と柔軟性 ユニバーサルなオープン性 非常に効果的な個人と機械の保護 Sinumerik & EMCONNECT、デジタルプロセスアシスタント EMCONNECTは標準機に搭載されています。emcoNNECTアプリと制御システムの切り替えはワンクリックで可能です。すべての生産関連データは、フルスクリーンまたはサイドバー表示で表示できます。 新しいSINUMERIK ONEは、スマート製造のために特別に開発されました。 デジタルツインはCNC制御の不可欠な部分であり、バーチャルとリアルの制御は融合し、互いに補完し合います。 デジタルファースト戦略により、製品開発と市場投入までの時間を大幅に短縮 ネットワークとデータ通信機能の向上 バーチャルな試運転準備により、実際の試運転期間を大幅に短縮 CNC性能の大幅な向上 統合されたSIMATIC S7-1500F PLCにより、非生産時間を大幅に短縮し、TIAポータルに完全に統合

---
