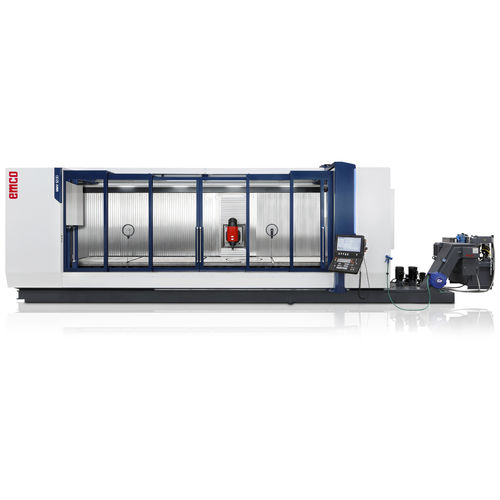

トラベリングコラムマシニングセンタ MMV 6200

3軸4軸5軸

リジッドリニアローラガイド サイズ 55 (X 軸 ) 一体型円テーブルとトルクモーター付きB軸 EMCONNECT - デジタルプロセスアシスタント（Sinumerik ONE） 回転ナットボールねじと固定ねじ付きX軸 SIEMENS Sinumerik ONEまたはハイデンハインTNC 640 制御ユニット 操作パネルは、作業スペースの方向に移動、回転、調整が可能です。人間工学に基づいた設計により、オペレータに理想的な作業環境を提供します。 機械構造 機械ベッドは、安定した構造の溶接スチール構造です。これにより、長期にわたって最適かつ安定した状態で加工を行うために必要な、高い剛性と優れた振動減衰性が保証されます。オプション装備の構造 B軸 B軸は高ダイナミックトルクモータで駆動されるため、+/-120°の広い揺動範囲を実現します。 Y軸 Y軸はラム構成です。この設計では、必要な剛性を得るためにロングウェイガイドを使用しています。その高精度は、スクリューに取り付けられたモーターによるダイレクトドライブによって保証されています。 ミーリングスピンドル この機械は、魅力的な性能の液冷モータースピンドルを装備しています。主軸回転数 15000 rpm、定格出力 46 kW、トルク 170 Nm で、重切削加工にも適しています。HSK-A63には、主軸回転数18000rpmのモータスピンドルが用意されている：HSK-A100は10000rpm、最大トルク270Nmのモータースピンドルを搭載しています。 Z軸移動量 40m/minの速度で精密なZ軸の高速移動を達成するために、そしてその大きな質量のために、この軸はマスタースレーブ構成で2つのボールねじドライブと2つのモーターによって駆動されます。 軸ドライブ 回転ナットのボールネジと固定ネジを装備。
