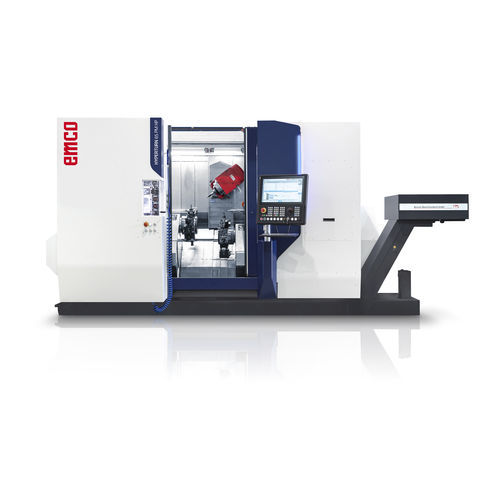

CNC旋盤 Hyperturn 65 Powermill横型3軸A2-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 3軸
- スピンドル
- A2-8, A2-6
- ツールステーション数
- 24ツールステーション, 40ツール
- 性能
- 高性能, 強力
- 複合機能
- ミリング, 穿孔
- 直径
500 mm
(19.69 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
1,040 mm
(41 in)- 貫通穴のサイズ
65 mm, 76 mm, 95 mm
(3 in, 3 in, 4 in)- X軸
210 mm, 405 mm
(8 in, 16 in)- Z軸
600 mm, 850 mm, 1,040 mm
(24 in, 33 in, 41 in)- 早送り速度X
30,000 mm/min
(20 in/s)- 早送り速度Z
30,000 mm/min
(20 in/s)- 公称出力
29 kW, 37 kW
(39.4 hp, 50.3 hp)- 最大トルク
250 Nm, 360 Nm
(184 ft.lb, 266 ft.lb)- 全長
5,253 mm
(207 in)- 全幅
3,200 mm
(126 in)- 全高
2,375 mm
(94 in)- 重量
13,500 kg
(29,762 lb)
詳細
出力 29 (37) kW、トルク 250 (360) Nm の主軸は、直径 65 (76/95) mm までの棒材から直径 250 mm までのチャック部品までの加工に十分なパワーを発揮します。メカニカルクランプブレーキは、高性能フライス加工の更なる安定性を保証します。
ミーリングスピンドル
22 kW、60 Nm、最高回転数12000 rpmのHYPERTURN 65 Powermill HPは、HSCやHPCのような最先端のフライス加工をサポートします。つまり、複雑な旋盤加工やフライス加工部品を極めて効率的に生産することができます。
手動工具交換
工具は前面から工具マガジンに装填できます。これにより、ユーザーが機械の後部に行く必要がなくなります。また、工具の摩耗や破損の検査も、時間を節約して行うことができます。
カウンタースピンドル
可動カウンタスピンドルは、主軸と同じ性能データを提供します。メカニカルディスクブレーキも基本装備レベルに含まれています。さらに、クーラントが注入されるストロークモニター式のパーツエジェクターが主軸に組み込まれています。これにより、信頼性の高い無人加工プロセスが保証されます。
主軸と反軸の保持ブレーキ
フライス加工とドリル加工では、常にそれぞれのC軸が位置決めされます。さらに、各スピンドルを任意の位置でクランプすることも可能です。
コントロールユニット
Hyperturn 65 Powermill HPでは、Sinumerik ONE制御ユニットが作業エリアの右側にスイベルパネルで配置されています。これにより、機械のセットアップや運転時の人間工学的な利便性を最大限に高めています。
---
