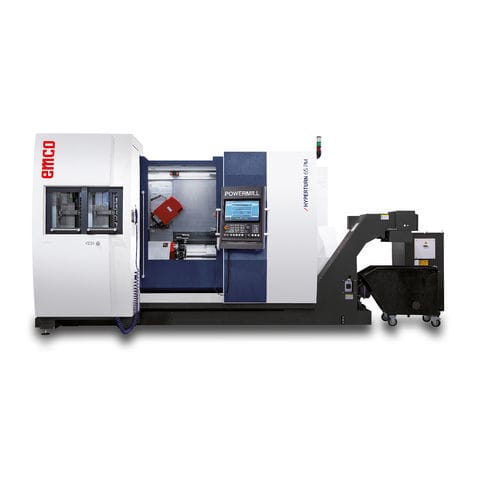

高性能フライス加工センター Hyperturn 65 PowermillCNC横型3軸
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 3軸
- 構造
- スピンドル
- その他の特徴
- 高性能, 高生産性, Y軸付, 自動工具交換装置
- 直径
500 mm
(19.69 in)- X軸移動距離
210 mm, 405 mm
(8.27 in, 15.94 in)- Y軸移動距離
100 mm, 220 mm
(3.94 in, 8.66 in)- Z軸移動距離
1,040 mm, 1,050 mm
(40.94 in, 41.34 in)- 重量
12,250 kg
(27,006.63 lb)- 主軸力
22 kW, 29 kW, 37 kW
(29.91 hp, 39.43 hp, 50.31 hp)- 回転速度
最大: 12,000 rpm
(75,398.224 rad.min-1)最少: 0 rpm
(0 rad.min-1)
詳細
主軸、カウンタ主軸、フライス主軸、B軸、Y軸
棒材の最大直径 65 (76,2 / 95) mm
ミーリングドライブとY軸を備えた追加ツール刃物台
EMCONNECT - デジタルプロセスアシスタント (Sinumerik ONE)
40または80スロットチェーンタイプツールマガジン
ツールマガジンとコントロールユニットを人間工学的に配置
ハイライト
最先端のスピンドルモーター技術による高い運動性能
両方の工具刃物台が両方のスピンドルで使用可能
すべてのスピンドルを液体で冷却するため、最適な恒温性
最高の安定性と揺動クランプのためのベッド設計
リニアガイドによる優れた繰返し精度
作業エリアへのアクセスが容易なため、セットアップ時間が短い
ハイパーターンの作業エリアに取り付けられた工具測定センサーにより、機械内の上部タレットと下部タレットの両方で工具を測定することができます。
ワークピース
使用例
/ ポケットとサーフェスのフライス加工
/ ねじ切り
/ 回転フライス加工
/ 深穴加工
/ プロファイル加工
/ 溝・島加工
/ 多面フライス加工
/ ねじ切り
/ 溝入れ旋盤加工
/ カムフライス
/ 歯車フライス加工
/ タッピング
/ 輪郭旋削
センサーハウジング
ステンレス製センサーハウジング
スプロケットホイール（スチールCk45）
スチール製スプロケットホイール (Ck45)
ボンネットフランジ (真鍮)
ボンネットフランジ（真鍮製
ニー（鋼 16 Mn Cr 5）
スチール製ニー（16 Mn Cr5）
バージョン
ハイパーターン65 PM-SB
主軸、カウンタ主軸、ミーリング主軸、B軸、Y軸、20ツールステーションマガジン付き
ハイパーターン65 PM-SBM
主軸およびカウンタスピンドル、ミーリングドライブ、ミーリングスピンドル、B軸およびY軸、20ツールステーションマガジンを含む下部ツールシステム付き
---
