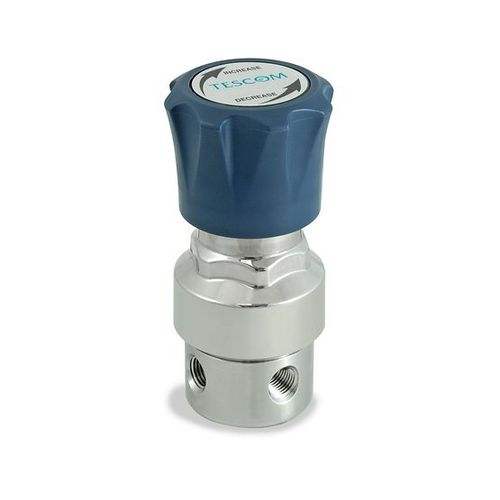

SG1シリーズは、流量が10 SCFM / 283 SLPM未満の特殊媒体、工業用ガス流量向けのコンパクトかつ軽量型の高純度シングル・ステージ・レギュレータです。感度が高く、耐用年数の長いメタルダイヤフラムが、ガスの純度と完全性を保証します。医療、製薬、飲食、その他の高純度環境で使用する研究所/ポイントオブユースのガス装置に好適です。このレギュレータは、プロセス・アナライザ・ガス、金属製作、特殊媒体および工業用ガスシリンダにも理想的です。
仕様
最大入口圧力
-Cv = 0.06
-Cv = 0.2
シート材質
-PCTFE, ポリミド*
-*ASTM D 6456-99 タイプ II クラス1M に準拠 (Meldin® 7021 または Vespel® SP-21)
シール
-Teflon® または Buna-N
ダイヤフラム
-316ステンレス鋼またはネオプレン
フィルタ
-10ミクロン(公称)焼結青銅
-10ミクロン(公称)焼結316ステンレス鋼
残りの部品
-真ちゅう、300シリーズ・ステンレス鋼
流量係数
-Cv = 0.06、0.2
負荷タイプ
-スプリングのみ
重量
-1.1 kg (2.4 lbs)
追加情報
-カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。
機能
-カートリッジバルブに搭載された10ミクロンフィルタが、レギュレータシートを保護し、保守点検を簡略化
-オプションのネオプレンダイヤフラムの優れた感度により、高精度の圧力制御を実現
