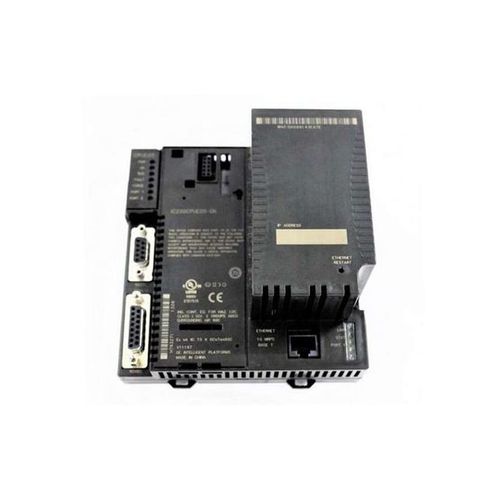

使いやすく、幅広い I/O 拡張モジュールと通信オプションをサポートするように設計された汎用コントローラ。
機能
最大 64 モジュール 、最大 2048 I/O 点数をサポート
自動設定、または設定ソフトウェアを使用したプログラマからの設定が可能
アプリケーションプログラム、ハードウェア設定、レジスタ、アナログ入力、およびアナログ出力向け 64KB 設定可能メモリ
ラダーダイアグラムと指示リストでのプログラミング
プログラムストレージ用の不揮発性フラッシュメモリ
プログラム、データ、および時刻機構用のバッテリバックアップ
実行 / 停止スイッチ
浮動小数点(リアル)データ機能
組み込み RS-232、RS-485、およびイーサネット通信
EZ プログラムストアデバイスをサポート
電源付き DIN レールに取り付けられた高さ 70 mm
仕様
部品番号
IC200CPUE05
寸法(幅 × 高さ × 奥行 mm)
126 × 128 × 69.1
プログラムストレージ
システムフラッシュ、バッテリバック RAM
電源に関する要求事項
5V 用途 220mA、3.3V 用途 570mA
浮動小数点
あり
ブール実行速度
0.8 ms/K(典型)
リアルタイムクロック精度(タイマー機能用)
100 ppm(0.01%)または +/- 9 秒 / 日
時刻機構の正確さ
フル温度範囲 100 ppm
エンベデッドコミュニケーションズ
RS-232、RS-485、イーサネット
設定可能なメモリ
最大 64K バイト
イーサネット・データ・レート
10 Mbps(半分または全二重)
イーサネットポート
RJ-45、UTP
SRTP サーバ接続件数
8
イーサネットグローバルデータ(EGD) コンフィグレーションベース交換の回数
32
EGD 交換制限
交換あたり 100 データ範囲、交換あたり 1400 バイト
EGD タイム同期
NTP
EGD タイム同期
あり
PLC からプログラマまで EGD 構成をロード
あり
UDP 上のリモート・ステーション・マネージャ
あり
ローカル・ステーション・マネージャ(RS-232)
CPU ポート 1 経由
