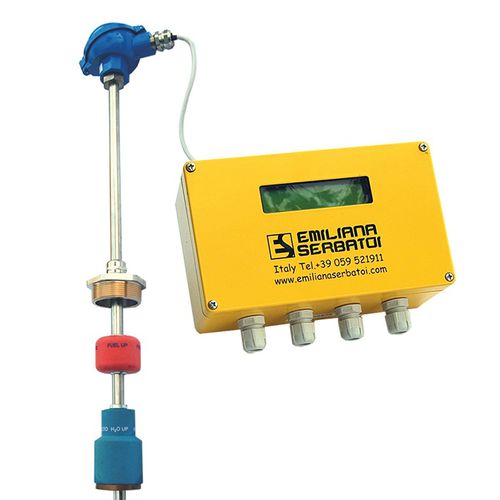

磁歪式レベルプローブ ES-LEVEL

燃料用RS-485貯蔵タンク用

ES-LEVELは、Wiedemann効果を利用した磁歪式レベルプローブで、タンク内の液面を連続的に高精度で読み取ることができます。 このレベルトランスミッターは、16ビット16MHzマイクロプロセッサ（フラッシュテクノロジー）、アルミダイキャストヘッド付きステンレススチールAISI 304ロッド、クローズドセルPVCまたはステンレススチールフロート、LCD英数字ディスプレイから構成されています。 動作原理は次のとおりです。プローブチューブ内には、磁歪材料でできた硬いワイヤーがあります。センサー回路はワイヤーを通して電流のパルスを発し、円形の磁界を発生させます。レベル発信器は磁石で、フロートに内蔵されている。その磁場がワイヤーを軸方向に磁化する。2つの磁場は重畳しているため、フロート磁石の周囲には、ワイヤーに沿って両方向に走るねじれ波が発生します。一方はプローブヘッドに直進し、もう一方はプローブチューブの底で反射される。電流パルスが発射されてからプローブヘッドに波が到達するまでの時間を測定します。フロートの位置は、この通過時間に基づいて決定されます。 最大5m離れた場所に設置可能な単色英数字ディスプレイには、以下のデータが順次表示されます。 - タンク内の液面（L）。 - タンク内の液面レベル（L） - タンク内の液面レベル（mm）。 - Ullage：タンク内の空のスペース（L）。 - 貯蔵量 (%) - 水分の有無（オプション）（mm）. - 燃料平均温度（オプション）、（℃）.
