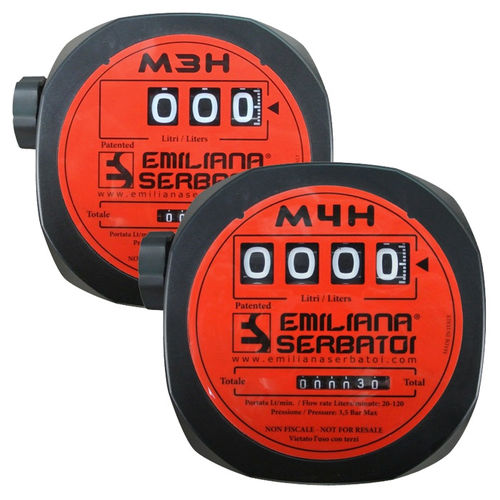

M3H、M4Hは、燃料や潤滑油の正確な吐出量を測定する回転ディスク式メーターです。非商業用として設計されています。これらの流量計は、信頼性が高く、安価で、設置が簡単で、現場での校正も簡単です。
Pulserモデルには、燃料管理システムに接続するためのパルスエミッタが装備されています。
また、流量抵抗が少ないため、重力によって機能することも可能です。
技術データ
性能仕様
- 流量(範囲):20-120 l/min.
- 精度+/-精度:校正後、流量レンジの±1%。
- 繰り返し精度:0.2
- 最大使用圧力:10 bar
- 最高使用圧力:10 bar - バースト圧力:30 bar
- 分解能:1リットル 0.分解能:1リットル
- パルサーカードタイプ「パルサーカードタイプ:オープンコレクター、周波数:10パルス/リットル、電源:6-24 V DC、最大10 mA。6-24 V DC、最大10 mA。
技術的特徴
アルミニウム製計量室、ポリブチレン製ナットディスク付き。
1インチGインレット、1インチGアウトレット、インライン。上部を回転させることにより、4種類の流量設定が可能。
回転式ホイール付き機械式読み取り装置小計はゼロに設定できますが、合計の読み出しはできません。リットル単位とガロン単位があります。
K44/Pモデルには、オープンコレクタータイプのパルサーカードが搭載されています(受信機から外部電源供給)。
読み出し方式。
- M3H 3桁の小計(最大999リットル)、6桁の総計。
- M4H 4桁の小計(最大9999リットル)、7桁の総計。
---
