接続インターフェース ARM7

シリーズイーサネット通信

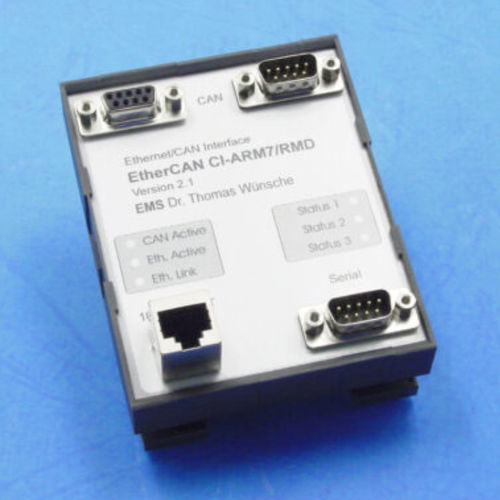

Ethernet/CAN-Gateway EtherCAN CIはCANネットワークとイーサネットシステム間でデータを伝送します。イーサネット・インターフェースを備えたユニバーサルCANインターフェースとして、EtherCAN CIは内部データ・バスから独立しているため、さまざまなワークステーション（PC、Mac、UNIXワークステーション）で使用することができます。EtherCAN CIには、80MhzクロックのWinbond W90N740CD（ARM7コア）とLinuxオペレーティングシステムが搭載されています。さらに、16MBのSDRAMと2MBのフラッシュを搭載している。CAN バスへの接続はタイプ NXP SJA1000 の CAN コントローラーによって行われ、CAN プロトコル 2.0A および 2.0B をサポートします。ホストとEtherCAN CI間の通信に使用されるプロトコルは文書化され開示されています。オペレーティングシステムWindows 2000/XP/VistaまたはLinux用のホストアプリケーションの開発、およびEtherCAN CI上の制御機能のローカル実装のためのアプリケーションの開発を可能にする開発キットが別途用意されています。 特殊機能 イーサネット/CANインタフェースEtherCAN-CI/ARM7 CANバスへのイーサネットベースのインターフェースとしてのアプリケーション CAN トラフィックのフィルタリングとバッファリング マイクロコントローラー Winbond W90N740CDとCANコントローラーNXP SJA1000 CANプロトコル2.0Aと2.0Bをサポート デバイスの構成のためのシリアルインターフェース レール取付可能 Windows 2000/XP/Vista/7/8およびLinux用の開発キットが利用可能
