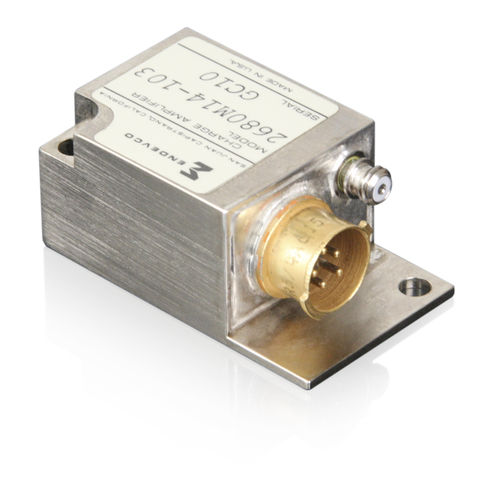

チャージアンプ 2680M

センサー用

モデル2680M1-XXXから2680M7-XXXまでのチャージアンプは、圧電式トランスデューサでの使用向けに設計されており、空中アプリケーションに適しています。ハイブリッドマイクロ回路構造は、小型、 堅牢性、低消費電力を実現します。空中電荷増幅器の出力電圧は、入力電荷に比例します。その結果、アンプの感度は、 入力ケーブルの静電容量によってあまり影響を受けません。 モジュラー構造技術の使用により、ゲインとフィルタの選択において大きな汎用性が得られます。このユニット には、バイアス出力とバイアス出力の 2 つの出力があります。両方の出力は、共通のゲイン 制御で調整可能です。M1～M7は、表1あたりのチャージ・ゲインを定義します。 -XXXは、表2あたりの上限カットオフ周波数（-5% ポイント）を示します。例えば、-101には 100Hzまでフラットなローパス・フィルタがあり、-502には5000Hzまでフラットなローパス・フィルタがあります。 仕様 以下の性能仕様は、ISA-RP-37.2 (1964) に準拠し、標準値である。特に断りの ない限り、+75°F (+24°C) および100Hzで参照される。米国国立標準技術研究所（NIST）にトレーサブルな校正データが提供されます。
