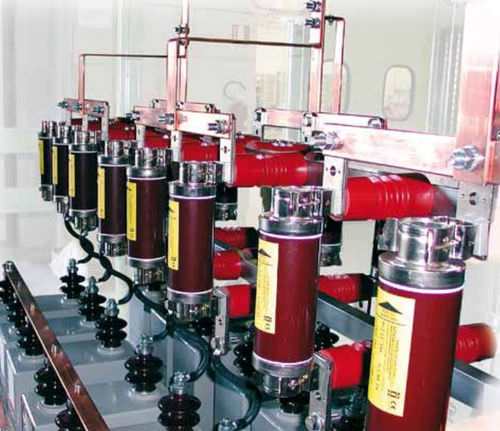

円筒ヒューズ HRC series

限界高電圧HRC

コンデンサには内部ヒューズを設けることができ、各容量素子には、ヒューズと直列に接続されたヒューズが設けられている。 容量性エレメントが断線するとヒューズがトリップし、断線したエレメントを短絡に関与していないユニットから切り離し、コンデンサが動作できるようにする。ヒューズが切れると静電容量が減少します。複数のヒューズが切れる場合、そのばらつきは、結果として生じる総静電容量が基準規格で規定された許容範囲内に収まるようなものでなければなりません。このシステムには、破損したエレメントがあるユニットでも動作できるという明らかな利点があります（上記の基準を尊重）。しかし、破損したエレメントを切り離しても残りのエレメントに過電圧や過電流の影響を与えないように、各直列分岐に対して相当数の容量性エレメントを並列に接続する必要があるため、構造上の限界があります。 外部ヒューズ 高圧コンデンサおよびバンクには、短絡による故障から保護するため、外部ヒューズを取り付けることができます。Enerlux Power Srlが使用する外部ヒューズ： HRC ヒューズ 放電ヒューズ HRC ヒューズ H.R.C. ヒューズは通常、大きさおよび持続時間において許容値を超える短絡電流による熱的および動的な影響に対する保護のため、DIN および IEC 規格に従って設計された小型バンクおよび / または三相コンデンサの保護に使用されます。 H.R.C. ヒューズの主な特性は次のとおりです： 低い最小トリップ電流 低損失電力 アーク電圧の低さ 高い遮断容量； 高い電流制限 メンテナンスが容易； 寸法が小さい。
