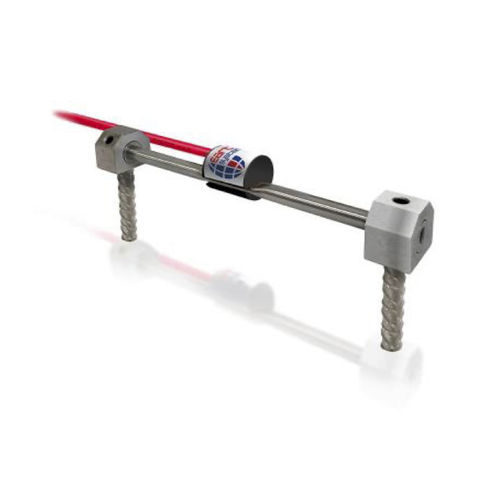

歪みゲージ伸び計 SG-01

振動ワイヤー

トンネルの内張り、鋼製支柱、杭・柱・壁などの鉄筋のひずみを測定する装置。 振動式ワイヤ伸縮計は、金属構造物の変形を測定するために使用されることが多い。コンクリート部材の変形は、コンクリート内に設置した振動子で測定することもできます。この測定器は長期間の精度と安定性を保証します。 周波数信号のおかげで、ケーブルの長さや電磁干渉の影響を受けません。 温度測定用のサーミスタが内蔵されています。 振動式ワイヤー伸び計の仕組みは以下の通りです：スチール・ワイヤーを2つの取り付けブロックの間に張り、そのブロックを被測定面に固定するかコンクリートに設置する。これらのブロックが変形すると このため、共振周波数が変化します。内部の電磁コイルが共振周波数を測定し、ワイヤの電圧を測定します。 アプリケーション 鋼構造物やアーチ支柱のモニタリング パイプラインのモニタリング 橋梁と高架橋 重力式およびアーチ式ダムのモニタリング トンネル内張りの測定 コンクリート構造物、梁、柱 杭力の測定 マスコンクリートでの測定 特徴 信頼性の高い長期使用 温度センサー内蔵 防水 長いケーブルでも正確な測定値 頑丈な構造 コンクリートに設置可能
