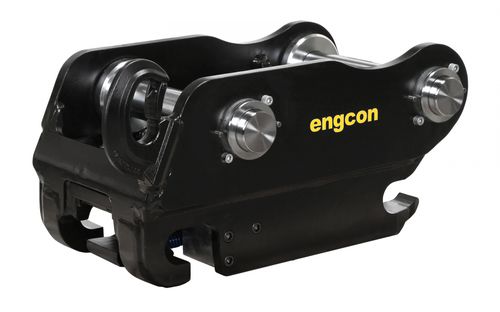

掘削機用クイック カプラー S40

油圧式

ティルトロテーターやその他の油圧ツールの着脱は、キャブを離れることなく行えます。快適性、安全性、収益性 - engconの標準機能です。engconのマシンカプラー、ティルトロテーター、コントロールシステムには、engconの全自動クイックカプラーシステムであるEC-Oilが付属しています。 -4重の安全性を備えた油圧ロック。 1.両ピンが接触すると電子センサーが感知 2.チェックバルブにより、万一ホースが破裂したり、圧力が低下しても油圧シリンダーが開くことはありません。 3.万一、電子機器や油圧機器が故障しても、外装の強力なスプリングがカプラーをロックします。 4.独自のロックボルト設計により、さらなる安全性を実現。バケット軸がカプラのサイドプレートに接しているため、万が一、3つのステップのすべてが失敗しても、バケット軸は位置から外れることがない。 -前後ロックにより、工具やアタッチメントの揺れによる事故のリスクを最小限に抑えます。 -マシンカプラには、周囲に注意を喚起するための音声および可視の外部警告信号が標準装備されています。 -4つのフックすべてを掘削方向に向けたクイックカプラは、接触面が2倍になります。これにより、掘削力がカップラーに均等に分散され、マシンカプラーと工具の間の遊びを最小限に抑えることができます。 -操作盤の標準化により、マシンカプラとティルトロテータカプラの制御を簡素化し、誤操作のリスクを最小化。 -接地圧機能*により、工具が地面に一定の圧力をかけたときのみ工具を取り外すことができます。これにより、バケット落下のリスクを最小限に抑えます。 -高強度鋼の溶接構造
