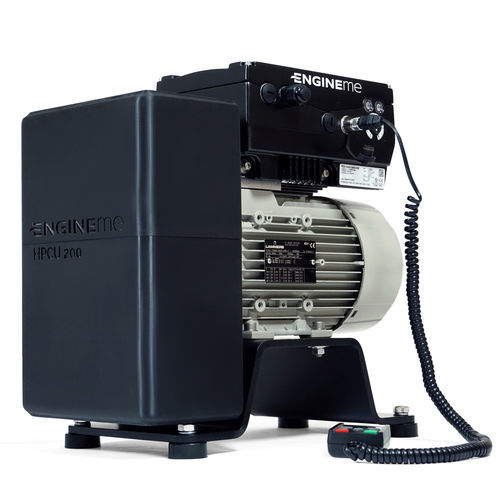

高圧ポンプユニット HPCU 200

燃料油用水電動モーター付き

高圧送液ユニットHPCU200は、約2～4 barの予圧で供給される液体を、最大200 barの圧力に調節して送液することが可能です。このシステムには、周波数変換器付きの電気モーター、ギアボックスおよび1台または2台の高圧ポンプ（HPPx1またはHPPx2）用の一体型取り付け装置が含まれます。HPCUの基本バージョンでは、低圧入口（インターフェース2）および高圧ライン（インターフェース3）用のホース接続が用意されています。 流量は電動モーターの回転数で自由に調整できます。この設定は、ハンドヘルドコントロールユニットまたはPCソフトウェア（インターフェース1）を使用して、運転中に行うことができます。また、PLCによるプログラミングで、動作点を自動設定することも可能です。 HPCU 200 Basicは持ち運びが簡単で、230 V / 50 Hzまたは米国内の240 V、3相、3ワイヤーの電源ネットワークで運転することができます。 希望する体積流量は、ポンプシャフトの速度に依存します。電動機軸は一定の変速比を持つギアユニットを介してポンプ軸に結合されているので、電動機またはその周波数変換器の速度設定によって体積流量が設定されます。標準的な比率は i = 1 (n_motor / n_pump) です。230V / 50Hzで運転する場合、電動モーターの回転数は約2,880rpmに制限されます。 例えば、ポンプの回転数を上げて大流量にする場合など、ご要望に応じて異なる変速比を選択することができます。目標速度の指定は、ハンドヘルドデバイス、またはPCやPLCを使用したソフトウェア制御で簡単に行うことができます。
