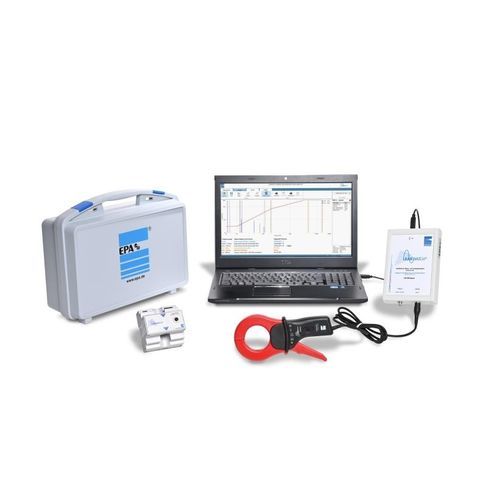

漏れ電流コントローラー LEAKWATCH

残余電流

全電流感応型残留電流サーキットブレーカは、産業界でますます頻繁に使用されるようになっています。オートメーション技術における最新のコンポーネント（周波数コンバータ、インバータ、EMCフィルタ、スイッチモード電源など）は、システム関連の高リーク電流を発生させます。これらの動作漏れ電流は漏電遮断器によって残留電流（差動電流）として解釈され、多くの場合、安全でない動作状態や漏電遮断器のスイッチオフにつながります。 漏電遮断器は、動作漏れ電流と真の故障電流を区別することができません。 実際には、漏電負荷のレベルを測定することは可能であるが、使用される漏電遮断器のトリップ 特性（漏電遮断器のトリップしきい値は使用されるタイプやメーカーによって異なる）に関連して、この負荷の個々の 周波数成分や評価の可能性についての記述はない。 LEAKWATCH測定分析システムは、漏れ電流（残留電流）の測定用に特別に開発されました。このシステムは、市場で入手可能なすべての有名な全電流感応型残留電流サーキットブレーカ（タイプB / B+）のトリップ特性と測定信号を直接関連付けることができます。パーセンテージ表示とカラー信号表示により、選択された残留電流デバイスの使用度を即座に認識することができます。
