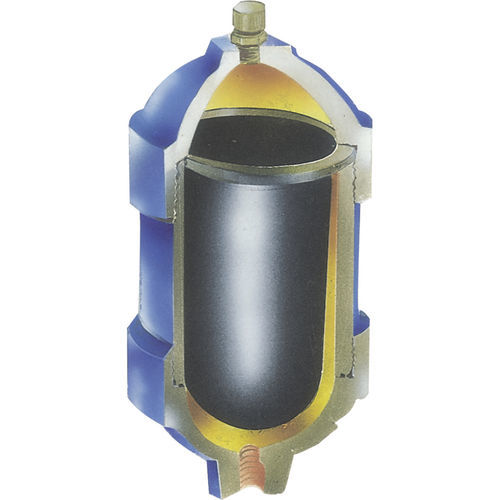

膜アキュムレータ AM

窒素炭素鋼製ハイドロニューマチック式

ハイドロニューマチック・アキュムレータは、特に液体を加圧下で貯蔵するために使用される装置である。実用上、液体は非圧縮性であるため、この目的は気体の圧縮性を利用することで達成される。 *柔軟なゴム製セパレータ、すなわちダイヤフラムがアキュムレータのシェルにはめ込まれています。 *不活性ガスである窒素が圧力バルブを通してダイアフラムに充填され、圧力 P になります。 ダイアフラムは膨張し、アキュムレータシェルの全容積 V を満たします。 *システム（回路）圧力 P がガスプリチャージ圧力 P より高くなると、作動液がア キュムレータシェルに入り、ダイアフラムが圧縮されてガス体積が V に減少します。 *液圧が P まで上昇すると、ガス体積は V まで減少し、それに伴って圧力が上昇するため、液圧のバランシングが行われます。
