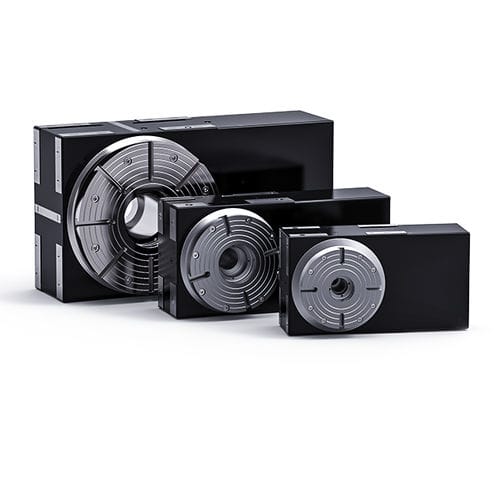

モーター駆動円テーブル ETS-200

横型工作機械用CNC

ETSシリーズのCNC回転テーブルは、お客様の第4軸のためのソリューションです。ETSモデルにはISO 702-1に準拠したスピンドルホルダーが装備されています。一般的なクランプシステム用の交換可能なディスクもご用意しています。 スピンドル穴径 - mm - 45 durchg; 60 H7 先端高さ mm - 110 T溝幅 - mm - 12 H7 クランプ - - Pneu / Hydr クランプトルク - Nm - 300 / 550 位置決め精度 - arcsec - ± 5 繰返し精度 - 秒角 - ± 2 回転速度 - min-¹ - 75 ギア比 - - 40 ：1 重量 - kg - 70 最大慣性モーメント - kg m² - 2
