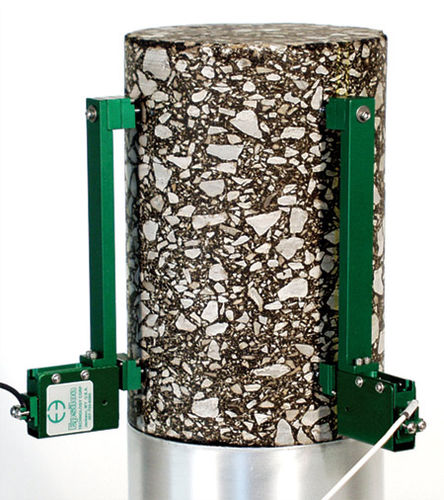

アスファルト用伸び計 3909 series

歪みゲージ軸方向

NCHRPレポート465に規定された単純な性能試験で軸方向変位を測定し、AASHTO TP062に従ってホットミックスアスファルトの動的弾性率を決定するために設計されています。 これらの伸び計は通常、2箇所の試験片の変形を測定できる独立した出力を持つ2つの軸方向モジュールとして取り付けられますが、1つのユニットとして、または最大4つまで試験片に取り付けることができます。試験要件に従って取り付けられたゲージポイントに素早くクリップで取り付けることができます。 伸び計の両端にある磁石が、試験片に接着されたスチール製のゲージポイントに瞬時にはまります。試験片の温度が大きく変化する前に伸び計を取り付けることができるため、加熱または冷却された試験片を試験する場合に最も有利です。三軸セル内での使用を目的とした伸び計には、モジュールを90°回転させたものもあります。 標準モデル3909のフルスケール測定範囲は±0.5 mmまたは±0.020インチです。伸び計にはゲージポイントが付属しており、オプションで接着治具も用意されています。標準の3909ユニット2台は、オプションのゲージ長アダプターを購入することで、モデル3910に変換することができます。 3909型伸び計はひずみゲージ式であるため、ひずみゲージ式変換器用に設計されたあらゆる電子機器と互換性があります。多くの場合、ひずみチャンネル用の電子機器を備えた試験機コントローラに接続されます。イプシロンでは、伸び計に互換性のあるコネクタを装備し、コントローラに直接差し込むように配線します。
