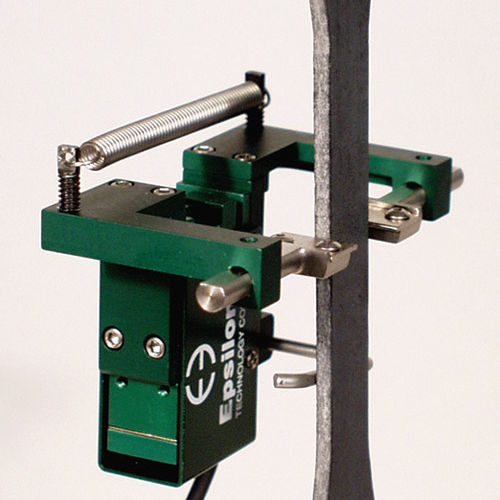

横断伸び計 3575 series

トランスバーサルR 値板金用

軸方向に荷重をかけた試験片の横ひずみまたは径ひずみを汎用的に測定できるように設計されています。このモデルは、モデル3542軸伸び計と同時に使用できます。 試験片上で自立するこの伸び計は、0～25 mm（0～1インチ）のあらゆる幅や直径の試験片に対応します。この伸び計は、ポアソン比の測定、多くの複合材料のような異方性材料の横方向測定、r値決定のような板金試験によく使用されます。多くの場合、イプシロンの軸伸び計と同時に使用され、これらの伸び計を組み合わせることで、ほとんどの材料と試験片でASTM E132に準拠したポアソン比の測定に適しています。 これらのユニットは、試料に簡単にクリップで取り付けられ、内蔵のスプリングで固定されます。丸みを帯びた接触面が、試料上の位置を保持します。すべてのユニットは高精度のひずみゲージ式で、ほとんどの試験コントローラと互換性があります。 モデル3575伸び計はひずみゲージ式装置であるため、ひずみゲージ式変換器用に設計されたあらゆる電子機器と互換性があります。多くの場合、この伸び計はひずみチャンネル用の電子回路を備えた試験機コントローラに接続されます。イプシロンでは、伸び計に対応するコネクタを装備し、コントローラに直接差し込むように配線します。
