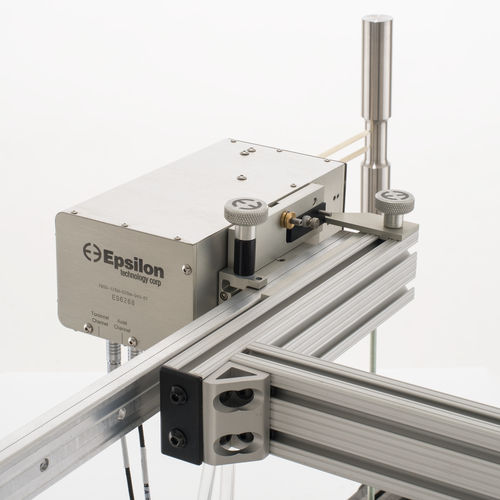

軸方向伸び計 7650 series

高温炉用静電容量式

軸ひずみ/ねじり試験機で試験された試験片の軸ひずみとねじりひずみを高温で同時測定。材料試験炉または誘導加熱で最高1600 °C（2900°F）まで使用可能。二軸ひずみ制御疲労にも使用可能。スライド取付けシステムにより、高温の試験片に数秒で取付け可能。 モデル7650伸び計は、主に、軸方向荷重とねじり荷重の同時負荷が可能な二軸試験機で試験される丸い試験片に使用されます。すべてのモデルで両軸の双方向変位が可能であり、最大10 Hzの周波数で荷重とひずみを完全に反転させた条件下でのひずみ制御疲労試験に使用することができます。 すべての7650モデルは、荷重フレームに堅固に取付けられ、伸び計を試験片に接触させるためのスライド取付けが組み込まれています。ゲージ長は試験片に取り付ける前に自動的に設定されるため、熱平衡に達した後のホットマウントが可能です。 これらのユニットは、軸間のクロストークを最小限に抑え、高精度で高分解能の測定ができるように特別に設計されています。低動作力用の静電容量式センサーを内蔵し、性能と精度を向上させるため、プログラム可能なフィルタリングと多点線形化機能を備えた電子機器を搭載しています。全体的な設計により、一般的なラボ環境の振動による影響を最小限に抑え、多くの場合、事実上排除しています。 これらの液冷式伸び計は、1200℃（2200°F）までの試験で試料と接触する円錐形の先端を持つ高純度アルミナ棒を装備しています。1600 °C (2900 °F)の高温オプションには炭化ケイ素ロッドが使用されます。
