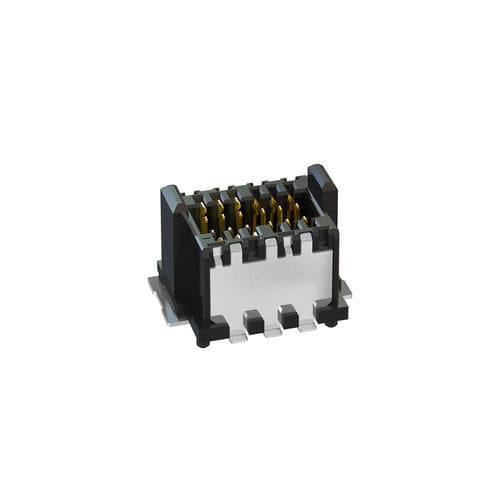

データコネクター 405-52112-51

SMT基板対基板平行

- 12ピン - 非組み合わせスタッキング高さ：1.15 mm - EMCシールド - SMT - 性能レベル1 性能レベル IEC 60512-9-1:2010 - 1 コンタクト数 - 12 基板間距離 - 6.0 mm～13.5 mm 絶縁体材質 - LCP、UL 94 V-0 CTI値 IEC 60112 - 150 コンタクト材質 - 銅合金 メッキ - Ni上にAu 終端部 - Ni上にSn 嵌合力/ピン - ≤ 0.5 N ピンごとの分離力 - ≤ 0.4 N 耐久性 IEC 60512-9-1 - 500嵌合サイクル コプラナリティ - ≤ 0.1 mm 振動、正弦波 IEC 60512-6-4 - 10 - 2000 Hz、20 g 振動が発生した場合のコンタクト嵌合の問題、正弦波 IEC 60512-2-5 - ≤ 1 µs 衝撃、半正弦波 IEC 60512-6-3 - 50g, 11 ms 衝撃が発生した場合の接点嵌合の問題、半正弦波 IEC 60512-2-5 - ≤ 1 µs 接触抵抗 IEC 60512-2-1 - ≤ 20 mΩ クリアランスと沿面距離 - 0.25 mm 絶縁抵抗 IEC 60512-3-1 - > 5 gΩ 処理 はんだ付け温度 JEDEC J-STD-020E - 260℃で20～40秒 はんだ付け温度 JEDEC J-STD-020E - 1 アセンブリ - ピックアンドプレース 承認 / コンプライアンス ULファイル - E130314 環境 - RoHS指令
